起動電抗器,里面通過的是交流電流,串聯在電動機器作為限制電動機起動時的電流,是短時間起動作用,起動后就不再使用.
1,結構

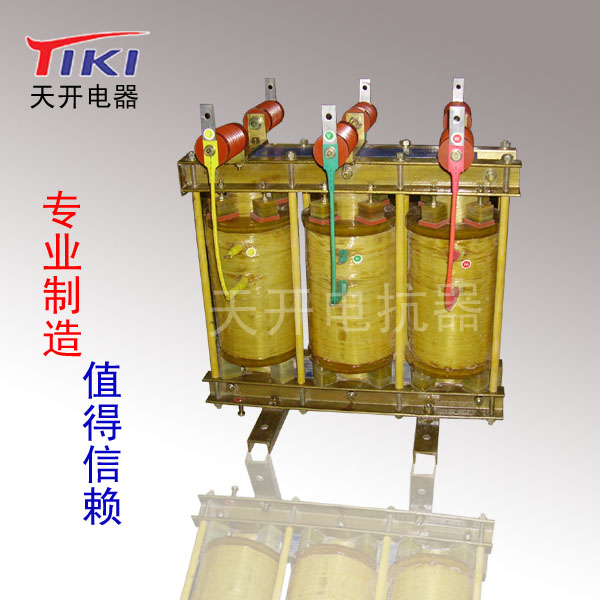

本系列電抗器鐵心用硅鋼片迭積成三柱芯式結構,心柱為多級階梯園截面,鐵軛為矩形截面,三個芯柱上均有若干個氣隙,將鐵心柱分割成若干個鐵心餅,氣隙板連同鐵心餅利用上下軛件上的拉緊螺桿拉緊,電抗器線圈為園筒式,采用高強度電磁線繞制,經過絕緣漆浸漬烘焙結合成一體,還帶有電抗值為額定電抗值85%的分接頭.
2,用途
交流異步電動機在額定電壓下起動時,初始起動電流將是很大的,往往超過額定電流的許多倍,為了降低起動電流,減少對電網造成影響,通常用降低電壓的方法來起動交流異步電動機,常用的降壓方法是采用電抗器,交流電動機的起動過程時間很短,一般數秒鐘至一分鐘左右,起動后就降壓起動用的電抗器切除.
