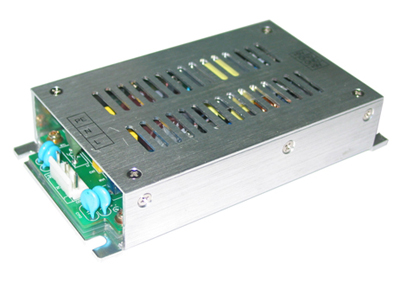

GPAD500M5-2A兩路輸出的AC/DC小功率電源
地區城市：廣東省－深圳市 更新時間：2011-5-10 9:13:48
聯 系 人：張小姐 有效期限：2011-8-10 9:13:48
公司名稱：深圳市金威源科技有限公司
電子信箱：cehua@gold-power.com 聯系電話：0755- 83433152
簡介
GPAD
技術指標
一、環境條件
1、工作溫度：
2、貯存溫度：
3、相對濕度：10%～90%
4、海拔高度：≤
5、大氣壓力：70～106KPa
6、散熱方式：自然傳導散熱
二、輸入特性
|
項目 |
單位 |
最小值 |
典型值 |
最大值 |
測試條件 |
|
輸入電壓范圍 |
Vac |
150 |
220 |
290 |
|
|
輸入電壓頻率范圍 |
Hz |
47 |
50 |
63 |
|
三、輸出電氣特性
1、基本輸出特性
|
輸出電壓 |
輸出電流范圍 |
穩壓精度 |
負載調整率 |
源調整率 |
紋波 |
|
+5V |
|
≤±3％ |
≤±3％ |
≤±3％ |
≤50ｍV |
|
+9V |
|
≤±2％ |
≤±2％ |
≤±2％ |
≤50ｍV |
備注：紋波測試需在額定輸入/輸出，且在輸出端加并0.1uF薄膜電容和10uF/50V高頻電解電容各一個，示波器帶寬為20MHｚ進行測量。
2、其它輸出特性
|
項目 |
單位 |
最小值 |
典型值 |
最大值 |
測試條件 |
|
輸出功率 |
W |
- |
57 |
|
自然冷/滿載輸出 |
|
輸出效率 |
％ |
|
75 |
- |
額定輸入/輸出 |
|
溫度系數 |
/℃ |
|
|
±0.02％ |
|
四、保護功能
|
項目 |
單位 |
有/無 |
最小值 |
典型值 |
最大值 |
恢復特性 |
|
+5V輸出過壓保護 |
V |
有 |
6 |
|
7.5 |
可自恢復 |
|
+9V輸出過壓保護 |
V |
有 |
10 |
|
13 |
可自恢復 |
|
+5V輸出限流保護 |
A |
有 |
6 |
|
9 |
可自恢復 |
|
+9V輸出限流保護 |
A |
有 |
3.5 |
|
4.5 |
可自恢復 |
|
短路保護 |
A |
有 |
- |
- |
- |
可長期短路，自恢復 |
