一、全數字無刷勵磁調節器PXL－3的優勢：

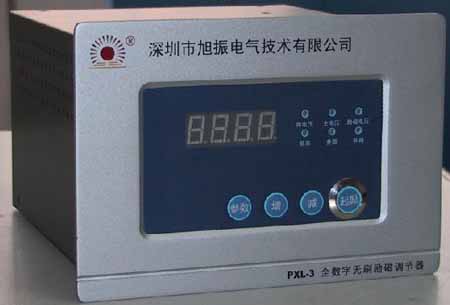

深圳市旭振電氣技術有限公司生產的全數字晶閘管無刷勵磁調節器PXL-3專為中小型發電機低壓機組開發的微機勵磁調節器。它具有結構簡單，性能可靠，人機界面優良，操作簡單等優點。其中核心控制部件平均無故障時間將近10年。該調節器幾乎把所有調節功能軟件化，其技術特點包括：

1.具備勵磁標準所要求的全部功能，各項性能指標均達到或優于標準要求。

2.率先滿足國際電工標準的各項參數要求。

3.發電機飛車后，在100HZ內，能恒定機端電壓400V。

4.率先克服在電站附近有大負載用戶時，COSΦ劇烈抖動的難題，保證電站能正常發電運行。

充分保證了勵磁系統的正常運行，為實現電站“少人值班，無人值守”創造了良好的條件。
    該調節器目前已在廣東、廣西及四川等各省市千座以上電站投入發電運行，以其強大的功能及穩定可靠的特性贏得了用戶的一致好評。

二、全數字無刷勵磁調節器PXL－3主要功能特點：

1.采用變參數PID調節，能有效抗負載突變。

2.并網后具有極好鎖定無功電流和有功電流補償功能。

3.自動跟蹤電網電壓。

4.有V/F給定特性，可長期低速待機，殘壓起勵平穩，強勵控制科學。

5.有自動滅磁功能，在停車過程和某些故障狀態下會自動滅磁，并備有勵磁開關在“飛車”和“不可控過壓”狀態下跳閘保護發電機和勵磁裝置本身。

6.自動“認相”功能。

7.具有勵磁過載檢測，低壓、過壓檢測，低速、過速檢測，勵磁電壓掉線（勵磁保險管熔斷）檢測等功能和防飛車保護功能，具有很強的抗干擾能力和綜合保護能力。

8.在電網電壓劇烈變化時，具有極好的無功電流鎖定功能，在末端電站和離中心負載很遠時，仍能很好工作。

9.系統跳閘后，有極好的電壓穩定特性，100HZ內可以恒壓400V運行。

三、技術條件

1.適用范圍: 各類中、小型低壓無刷發電機組

2.輸入信號

測量電壓：標稱400V發電機線電壓，標稱400V電網電壓

調差電流： 標稱5A的與線電壓異相的相電流

勵磁電壓：直接取自發電機相電壓

工作電源：發電機相電壓，或其它外接電源AC50V～AC300V。

并網信號：用合閘開關（常開）信號(或經小型中間繼電器引入)。

3.輸出勵磁電壓：可控全波整流0～100V，額定勵磁電流不超過12A，最大勵磁電流不超過20A。可控硅電流可加大至100A。

4.電壓測量精度: 不低于±0.2％

5.頻率測量精度: 不低于±0.1％

6.環境溫度: -10°C～＋50°C   海拔：2500米以下地區

7.外型尺寸：（長）180×（高）120×（深）200mm, 見外形圖

8.開孔尺寸：（長）182×（高）122 mm 見外形圖

9.安裝：用M4螺釘將裝置后支架固定在離安裝面210 mm處的支梁上。
