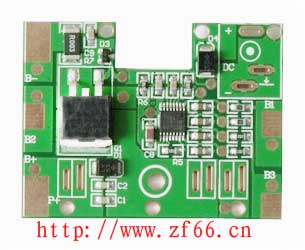

四串動力鋰電池保護電路
適用范圍：感性負載，電動工具專用保護板，放電電流<20A,過流保護值 TYP. 33.0A,充電電流<2A
特 點                                          應 用
■ 高精度電壓檢測電路   ■ 四串鋰離子可充電電池組 ■ 低靜態功耗            ■ 四串鋰聚合物可充電電池組
■ 低溫度系數
■ 強抗干擾能力
■ 雙重電流檢測

一、主要技術參數：

檢測項目(+25℃) 3．7V電芯用
過放檢測電壓VDD 2.50±0.08V
過充檢測電壓Vco 4.25±0.025V
過流檢測電壓VIOV 0.10±0.03V
正常工作時自耗電流 TYP. 35μA
休眠狀態時自耗電流 TYP. 0.1μA
過流保護值 TYP. 33.0A
過流保護時間 TYP. 100mS
短路保護時間 TYP. 0.4mS
正常工作時導通內阻 TYP. 4.5mΩ
保護板尺寸 51.8mm*39.2mm*7.8mm
二、工作原理框圖：

三、接線圖：

四、保護功能說明：

1、將鋰電池與保護板按接線圖連接

保護電路分別檢測串聯電池組中每只電池的電壓和電流，控制電池組的充放電過程。電池組中每只電池的電壓均在過充檢測電壓和過放檢測電壓之間，并且輸出無短路現象時，MOS管導通，B+、P-輸出電池組電壓，允許電池組進行放電操作；

2、電池組過放保護功能
串聯電池組中的任意一只電池的電壓下降到過放檢測電壓并且達到過放延時時間時，過放保護功能啟動，切斷放電MOS管，禁止電池組對外輸出電流，保護電池組安全，電路板進入休眠狀態，電路板消耗電流為休眠電流以下，進入休眠狀態的電路只有在連接充電器后，并且電池電壓超過過放恢復電壓后才能恢復；

3、電池組過充保護功能
通過B+和C-對電池組充電過程中，當任何一節電池電壓上升到電池過充檢測電壓，并且超過過充延時時間時，過充保護功能啟動，切斷充電MOS管，禁止對電池組充電，保護電池組安全，當電池組連接負載放電或者電池電壓下降到過充恢復電壓以下時，過充狀態被恢復；

4、電池組短路保護功能
當電池組放電端口B+和P-發生短路時，保護電路會在短路保護延時時間后，切斷放電MOS管，禁止電池組對外放電，當外部短路被移除后，電路自動恢復；

5、電池組過流保護功能
當電池組放電端口B+和P-發生過電流現象時，保護電路會在過流保護延時時間后，切斷放電MOS管，禁止電池組對外放電，當外部短路被移除后，電路自動恢復；
