一、應用領域：

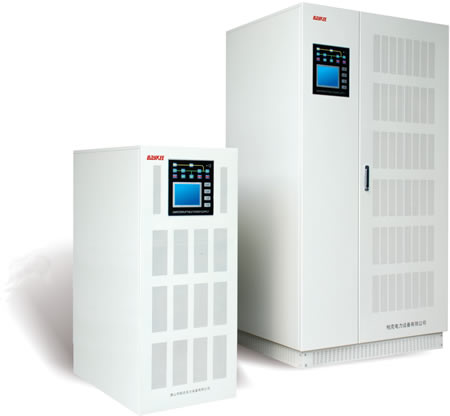

MTT系列UPS是全球最新一代的控制器件和最先進軟件完美結合的全智能數字化產品。高速微處理器（MCU）、可編程邏輯器件（CPLD）、第六代低損耗大功率IGBT和靜態開關扛鼎演繹了數字時代的經典傳奇，容量之大、可靠性之高、性能之穩定均居國際超一流水平。

MTT系列UPS全面突破了模擬電路時代的技術瓶頸，數字化控制技術與高精度SMD技術保證其100%適應各種電網環境，單機容量從10KVA到800KVA，廣泛應用于電信、銀行、證券、交通、電力、工業等行業。

二、六大技術結晶·突破行業功率極限：

1、全數字化控制技術
◎先進的數字電路系統超穩定運行
MTT系列UPS突破了UPS行業的技術瓶頸，以先進的數字電路系統替代了傳統的模擬電路，實現了非凡的創新。在數字電路模式下，高速微控制器和可編程邏輯器件對電路控制、參數設定和運行管理更加完美，自檢和自偵測功能更加強大。全程采樣技術不僅有利于對電路板上的所有獨立電路連接進行自檢和故障分析，更能經數碼變換為極度純正和穩定的正弦波電壓，確保系統超穩定運行。
◎電池智能化管理，耐用省心
MTT系列導入了先進的智能化電池管理系統，可根據用戶的電池配置自動調整電池的充電電流參數，并會根據供電環境對電池進行均充浮充轉換、溫度補償充電和放電管理。此外，MTT系列還可通過監控界面對電池運行狀態進行偵測管理，確保電池高效運行。智能化電池管理系統不僅減少了管理員的負擔，更能延長電池的使用壽命達55%以上。
◎智能偵測系統全程守護
該系統的微處理器不間斷地對所有的電源狀態、斷路器狀態、熔斷器狀態和所有的電路工作狀態進行在線偵測。出現故障時，偵測系統會即時報警通知管理員，同步啟動UPS全面保護功能。
◎智能通訊工具遠程監控
·RS232和RS485通訊端口真正實現多用途通訊和遠程監視。
·可選的SNMP卡，100%實現遠程監控和網絡管理；
·可選的干接點接口，采用無源接點有效實現了對UPS的狀態監控。

2、高精度SMD技術

MTT系列改變了傳統的插入式電路處理工藝，全部采用高精度SMD技術，既省空間，又徹底消除傳統UPS電路中的腳刺，便于提高集成電路的安全運行，同時提高可靠性和運行精度。

采用4層電路板設計和高精度SMD元件完全清除了由芯片自身產生的各種高頻信號對其他芯片的干擾，從而讓各個芯片模塊能夠不受干擾的正常工作，抗干擾性大為改善。

MTT系列全面采用SMD技術，耐高溫、準確度高、濾波性能極好，整機性能更加穩定，更牢固耐用，使用壽命增加了80%。

3、第六代IGBT逆變技術

IGBT良好的高速開關特性；具有高電壓和大電流的工作特性；采用電壓型驅動，只需要很小的控制功率。第六代IGBT具有更低的飽和壓降，逆變器的工作效率更高，溫升低，可靠性更高。

4、超清晰界面信息處理技術

◎人性化的觸摸式大屏幕LCD中英文顯示，流程圖運行狀態直觀顯示，智能圖標的觸摸按鈕，表格式的數據資料、事件記錄顯示，中英文可選菜單操作。

◎直觀的LED狀態指示：工作流程式狀態指示，一目了然。

5、環保節能關鍵性技術

經科學的生命周期評價, MTT系列采用了抗老化性能優異的觸摸屏面板和經氟碳工藝處理的機箱外觀，環保耐用，歷久如新；采用可拆解式模塊化設計，易維護并高度節約資源；采用新型渦流風扇,散熱性能優異,高度節能；采用無環流控制電路，節電性能良好；采用綠色整流和逆變技術，為用戶提供清潔的能源；采用先進的數字電路及高精度SMD技術，整機壽命同比延長了80%。

6、其他性能優點

◎優越的負載特性

完全滿足從0到100%負載的躍變，而無需切換到旁路，并保證輸出穩定可靠。

◎完善的保護功能

具有優異的輸入輸出過欠壓保護、輸入浪涌保護、相序保護、電池過充過放保護、輸出過載短路保護、溫度過高保護等多種系統保護和報警功能。

◎高性能的動態特性

采用瞬時控制方式和有效值等多種反饋控制，實現了高動態調節，減小輸出電壓失真度。

◎三相分調，平衡穩壓

三相獨立控制，實現了以瞬時過載平衡度的控制，可實現輸出100％的負載不平衡。

◎可選的輸入諧波濾波器或12脈波整流器

有效抑制輸入的諧波污染，提高UPS的輸入功率因數，減小輸入的諧波電流。

◎可選的電池巡檢模塊

可對單個的參數進行測量，并在顯示板上顯示出來。如有電池故障立即報警，通知管理員。

◎個性化的設置

可根據用戶用電要求對UPS進行工作狀態設置，用戶可選UPS工作模式、ECO節能工作模式、EPS工作模式。

三、工作原理：

◎整機的工作原理：

◎整機的工作原理：

◎該UPS是一個多重保護的交流供電設備。當主電正常時，首先將主電整流變換成純凈的直流電，濾除主電中的干擾，然后通過逆變器將直流電變換成純凈的正弦交流電輸出，同時給蓄電池充電；當主電異常時，則將蓄電池儲存的直流電逆變成交流輸出，保證用戶負載長期處于高質量電源下可靠運行；當逆變器關閉或故障時則自動轉為旁路供電。手動維修旁路保證在不斷電的情況下對UPS進行維護或檢修。

◎微處理器控制中心：

微處理器（MCU）將輸入、輸出、電池、環境等數據經高速運算，然后控制整流器、逆變器、靜態開關的運行和保護并響應外部的操作指令。

◎整流和充電單元：

主電輸入檢測電路將主電輸入電壓頻率和相位信息送到MCU進行運算，主電的電壓、頻率、相位在正常范圍內時，MCU送出整流控制信號，整流電壓從0VDC緩慢的上升到額定電壓，減小對輸入的浪涌電流沖擊。由于電池組和直流總線并聯運行，整流器同時對電池進行充電：當電池電壓低于浮充電壓時，整流器工作在恒流模式，此時MCU將電池的充電電流反饋和用戶設置的電池容量信息進行計算控制；當電池充至浮充電壓時，轉為恒壓充電模式。同時MCU還根據電池的溫度信息對電池進行溫度補償充電，還根據電池的使用情況對電池進行定時維護管理（當電池長時間沒有充放電時，MCU自動轉為均充模式來激活電池的活性），以延長電池的使用壽命和減少用戶的管理負擔。

◎IGBT逆變單元：

在直流總線正常時，MCU發出逆變控制信號，逆變電路通過SPWM驅動信號驅動IGBT逆變橋，經變壓器隔離變壓、濾波后，輸出純凈的正弦交流電。逆變器通過調整驅動信號的脈沖寬度使輸出電壓從0VAC緩慢的上升到額定電壓，通過輸出反饋控制使輸出穩定；同時檢測輸出電壓、電流對逆變器進行保護。

◎自動和手動旁路單元：

旁路電路即是將輸入通過開關電路直接轉換到輸出供電。當逆變器關閉或故障時，MCU高速控制靜態開關自動切換到旁路供電，而不會間斷負載的供電。

旁路電源可以和主電為同一組電源，也可以是不同的交流電。

◎顯示通訊單元：

顯示單元是將整機的運行狀態和數據通過LED和LCD顯示出來，同時還通過RS232、RS485、干接點信號、SNMP卡等，配合后臺軟件實現遠程監控。

MTT系列采用了大屏幕LCD（320×240）和觸摸屏設計,圖形化的操作介面，表格式的數據顯示。256條超長的事件記錄，對你的供電狀態進行分析和管理提供很好的幫助。


四、主要技術參數：
