FC-RX I型濾波補償裝置主要應用于高壓（6KV、10KV、27.5KV、35KV）需要諧波治理的電力系統，設備采用大容量電抗器、電容器、放電線圈和無感電阻適當組合成LC濾波回路（單調諧濾波回路、高通濾波回路），該回路與諧波源并聯。在實際設計中根據諧波電流的成份，大小以及無功需求情況進行設計，通過精確的仿真和計算，使得該濾波裝置向諧波提供一個低阻抗通道。

根據現場實際情況，可采用單凋諧回路，高通濾波回路組成一個濾波系統，對系統中要諧波成份進行濾除,同時滿足無功補償?shù)囊�求。單調諧濾波回路針對電網特征諧波進行濾除，能夠?qū)⒅C波完全或大部分吸收，使系統電壓的畸變減小；而對于基波頻率(50Hz)，濾波裝置可向系統提供無功功率以提高功率因數，達到無功補償?shù)男Ч�。高通濾波回路在高于某個頻率之后有很寬的頻帶范圍，用來吸收若干較高頻率的高次諧波，達到濾波效果，同時補償無功功率減少電壓畸變。采用微機綜合自動保護裝置，實時跟蹤系統變化，使設備安全可靠運行。

主要特點

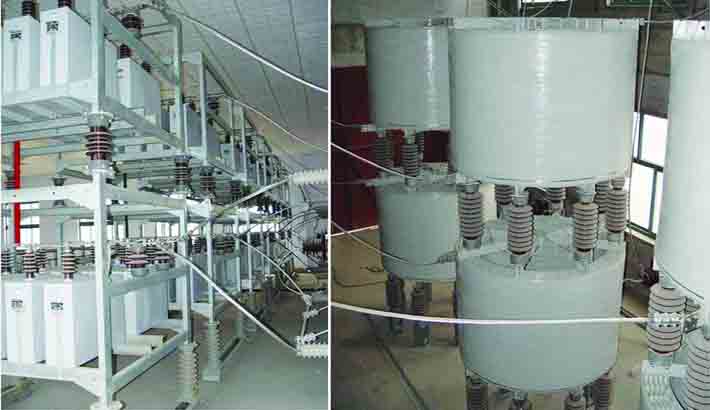

1.濾波電容器組由多臺電容器單元組成，單臺濾波電容器采用單相結構以便分相調諧。濾波電容器采用全膜復合介質,具有體積小，損耗小，運行溫度低等特點。
2.濾波電抗器采用單相干式空芯結構，電感值±5%連續可調，電抗器可采用"一"字形或"品"字形水平安裝。
3.濾波成套裝置的結構形式靈活，可采用柜式或構架式，采用構架式結構時，整套裝置用圍欄隔離。
4.濾波裝置設計為人工和自動兩種控制方式，使操作簡便安全。
5.根據用戶系統要求，有效濾除電網高次諧波、補償無功功率、改善電壓質量。

設備規范

工作電壓：6KV、10KV、27.5KV、35KV
工作頻率：工頻50Hz
調諧頻率:　　5次、7次、11次、13次及以上
環境溫度： -25~+40°C
海拔高度： <=2000m
環境濕度：相對濕度<=85%（25℃）
安裝地點：無劇烈振動,地面傾斜部超過5°
空氣質量：無腐蝕性氣體，無導電塵埃，無易燃易爆氣體。

訂貨須知

電力系統圖、系統短路容量、變壓器容量、接線方式等
負荷電力系統狀況，如額定電壓、電流、容量、有功功率及功率因數。
諧波源種類特點及諧波含量，如電壓含諧波有率、電流含諧波有率、電壓波動情況等。
需要到達的功率因數
結構形式（柜式、構架式）
柜體尺寸與顏色
安裝地點（戶內、戶外）
交貨日期 其他要求
