諧波在線監測裝置

信息類型：庫存信息　　所屬類別：測試儀器
地區城市：河北省－保定市　　更新時間：2011-5-16 15:39:36
聯系人：李經理　　有效期限：2012-5-16 15:39:36
公司名稱：保定國電中科電氣有限公司
電子信箱：sonyz1000@yahoo.com.cn 　　聯系電話：0312-8919228

詳細描述

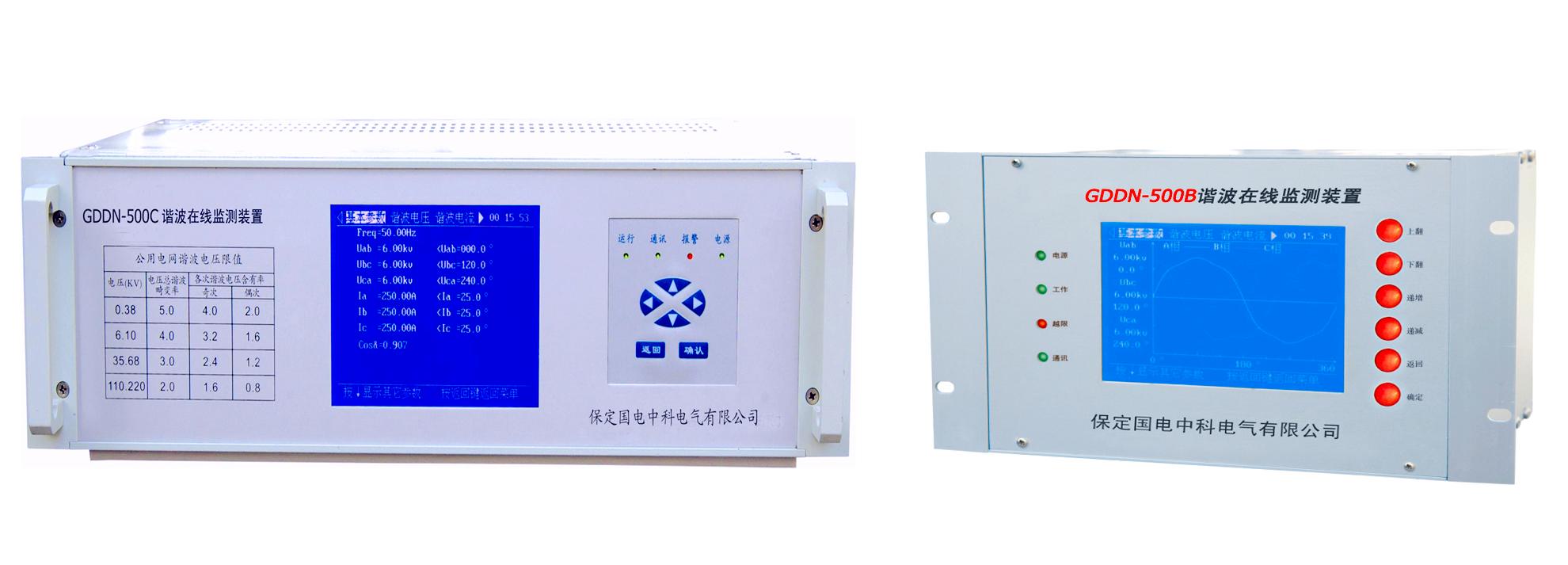

GDDN-500B/C諧波在線監測裝置

GDDN-500B/C諧波在線監測裝置是配置3路電壓、3路電流，最高可支持3×8路電壓、3×8路電流（即八個通道）。

本裝置完全按國標要求采集電能質量的各項參數，具有長時間在線工作的可靠性、較強的現場操作和與中心站的通訊功能，同時具有長時間記錄存儲數據的能力及方便的數據統計分析方式。

可測試參數

電流真有效值、基波有效值、2～50次諧波有效值；
電壓真有效值、基波有效值、2～50次諧波電壓畸變率、總畸變率；
真功率因數、基波功率因數；
基波視在功率、基波有功功率、基波無功功率；
電壓偏差；
三相電壓不平衡度；
基波電壓（電流）相角；
電網頻率；
電壓波動與閃變值（長時閃變值（Plt）、短時閃變值（Pst））；

主要功能

收/發控制功能,通訊方式選擇功能；
向各監測點發送指令，提取數據或設置參數；
可設置的參數包括：監測網點、監測指標、系統參數、定時通訊的時間間隔等；
接收各監測點上傳的電能質量數據、波形等；
可切換至被監測的任一變電站的任一條線路，顯示并統計現場數據；
數據處理功能；
圖形輸出功能；
報表輸出功能。

靈活而可靠的硬件配置

為保證系統和儀器的安全可靠運行，所有電壓、電流輸入通道均采取隔離措施，電流采用電流鉗或內置式傳感器，電壓采用光電隔離模塊。每通道的絕緣電阻≥20MΩ，耐電壓≥1.5KV。儀器采用免維護設計，采用標準工業控制計算機，性能可靠，自帶看門狗（反應時間小于1.6S）。平均無故障時間（MTBF）大于10⁵小時。

網絡化方式

儀器支持RS232、RS485、TCP/IP等多種通訊方式，儀器配備工控級10/100M自適應網卡或符合V90協議的56K調制解調器，連接可靠，長期運行穩定性好。多臺GDDN-500B/C和上位機聯網可以組成電能質量監測與管理系統（POWERQUALITYSUPERVISORY&MANAGEMENT SYSTEM，簡稱PQSMS）。

技術參數

·電壓測量范圍：10-100V

·電流測量范圍：0.05-6A

·電網頻率誤差：≤0.01Hz

·諧波電壓（電流）含有率測量誤差：≤0.1%

·電壓偏差誤差：≤0.2%

·三相電壓不平衡度誤差：≤0.2%

·基波電壓（電流）相位誤差：≤0.5º

·閃變誤差：≤5%

·電源：AC/DC 220±15%,50Hz

數據通訊

·通訊接口：RJ45,RS485（可選光隔）

安裝開孔

安裝開孔尺寸為標準19英寸 4U機箱多通道可擴展設計

網絡結構拓撲圖
