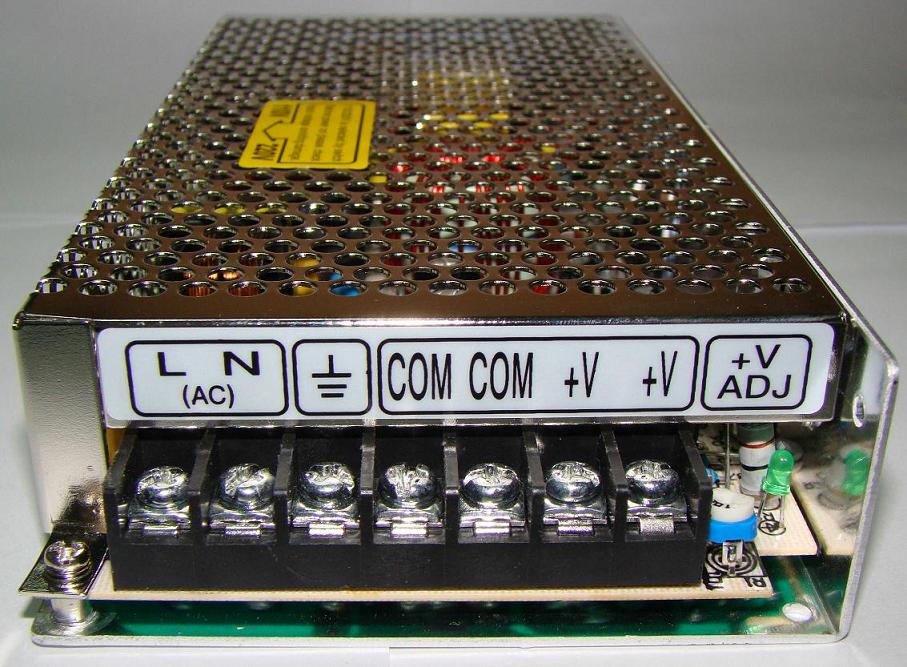

開關電源
地區城市：廣東省－深圳市 更新時間：2011-9-6 15:04:14
聯 系 人：鄭 有效期限：2012-9-6 14:10:52
公司名稱：深圳市鵬飛航電子有限公司
電子信箱：pfhzheng@163.com 聯系電話：13714649754
| 品牌 | 鵬飛航 | 類型 | 開關電源 |
| 型號 | HS-250-12 | 調制方式 | 脈沖寬度調制(PWM)式 |
| 晶體管連接方式 | 單端式 | 輸入電壓 | 175~265（V） |
| 輸出功率 | 250（W） | 輸出電壓 | 12（V） |
| 工作效率 | 80（%） | 輸出紋波噪音 | 100MV |
| 輸出電壓精度 | 99（%） | 電壓調整率 | 5（%） |
| 負載調整率 | 0.5（%） | 產品認證 | CE |
|
性能 |
型 號 | |||||
|
HS-250-5 |
HS-250-12 |
HS-250-15 |
HS-250-24 |
HS-250-27 |
HS-250-48 | |
|
直流輸出電壓 |
5V |
12V |
15V |
24V |
27V |
48V |
|
輸出電壓容差 |
2% |
1% |
1% |
1% |
1% |
1% |
|
額定輸出電流 |
40A |
18A |
15A |
10A |
9A |
5.2A |
|
輸出電流范圍 |
0～40A |
0～18 A |
0～15A |
0～10A |
0～9A |
0～5.2A |
|
紋波及噪音 |
80mVp-p |
120mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
200mVp-p |
|
進線穩定度 |
0.5% |
0.5% |
0.3% |
0.5% |
0.5% |
0.5% |
|
負載穩定度 |
1% |
0.5% |
0.3% |
0.5% |
0.5% |
0.5% |
|
直流輸出功率 |
200W |
216W |
225W |
240W |
243W |
249.6W |
|
效率 |
74% |
79% |
80 % |
81.5% |
82 % |
82% |
|
直流電壓可調范圍 |
4.5-5.8V |
10-14V |
12-18V |
20-28V |
26-32V |
41-56V |
|
輸入電壓范圍 |
90～132VAC/176～264VAC由開關選擇47-63Hz；254-370VDC | |||||
|
輸入電流 |
5.0A/115v 2.5A/230V | |||||
|
沖擊電流 |
25A/115V 50A/230A | |||||
|
漏電流 |
＜3.5m/240VAC | |||||
|
過載保護 |
105%～135%類型：切斷輸出 復位：自動恢復 | |||||
|
過過電壓保護 |
5.76-6.75V 13.8-16.2v 18-21v 27.6-32.4v 33.7-39.2V 57.6-67V | |||||
|
高溫保護 |
TTH3≥900C輸出關閉 | |||||
|
溫度系數 |
0.03%/℃（0～50℃） | |||||
|
啟動、上升、保持時間 |
800ms,50ms,16ms | |||||
|
抗震性 |
10～500Hz,2G 10min,/1周期，時長60分，各軸 | |||||
|
耐壓性 |
輸入輸出間：3KvAC輸入與外殼；1.5KvAC輸出與外殼；0.5KvAC | |||||
|
隔離電阻 |
輸入輸出間，輸入與外殼，輸出與外殼：500VDC/100MΩ | |||||
|
工作溫度、溫度 |
-10℃～ 40℃,20%～90%RH | |||||
|
存儲溫度、溫度 |
-20℃～ 85℃,10%～95%RH | |||||
|
外形尺寸 |
199*110*50mm | |||||
|
重量 |
0.8Kgs | |||||
|
安全標準 |
設計交付UL1950 | |||||
|
EMC標準 |
滿足FCC部分15J條件 等級B | |||||
