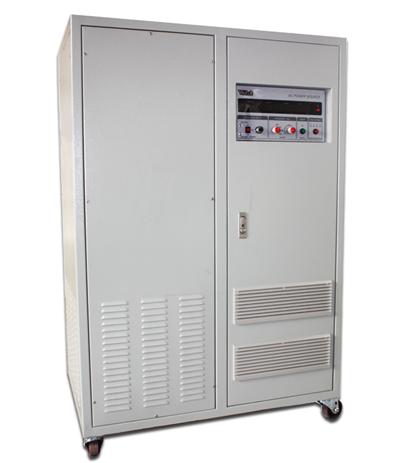

穩頻穩壓電源
詳細描述
|
產品特點：
穩壓穩頻電源主要針對部分偏遠地區或者國內外電網電壓、頻率波動范圍大、供電頻率不穩定、電壓畸變嚴重，或存在閃變，跌落等綜合性電壓質量的問題而設計開發。該電源可對惡劣的電網電源進行穩頻，穩壓處理，根據客戶要求輸出高質量的源電壓和頻率，避免了由于電壓頻率波動范圍大，波形失真波動范圍大而對負載設備的危害。
該系列產品采用先進的正弦波脈寬調制（SPWM）IGBT高頻逆變技術，當電網內電壓和頻率大幅波動時，通過功率變換電路轉變為，所需要穩定的電壓和頻率的一種精密電源.。 具有寬范圍的穩頻、穩壓能力。精度高，重量輕，體積小，完善的保護措施等優點。從而保證敏感負載的正常運行。
技術參數：
1.輸入電壓：130~280V/265~495V
2.輸入頻率：30~70Hz
3.輸出電壓：220V/380V±0.5%
4.輸出頻率：50Hz±0.01%
5.波形失真度：<1%
6. 隔離變壓器輸出：安全可靠.適應于任意不平衡負載，每相均可獨立使用
7.具有輸出過壓、過流、過載、過熱、短路自動保護和報警
8.效率高達90%以上，適用負載廣，可為感性，容性，阻性及任意混合負載。
9.動態反應極快，負載0-100%變化時，穩態反應時間<0.1S
10.輸入、輸出電壓及頻率根據用電設備需求，穩定輸出。
應用范圍：
鐵路、航空、航海系統
精密測試 醫療電子設備
進口電子、電氣設備供電
出口電子、電器產品測試
|
型號（ACP） |
3030 |
3060 |
3100 |
3150 |
3200 |
3300 |
3450 |
3600 |
31000 |
31200 |
31500 |
32000 |
33000 |
34000 |
|
|
輸出容量 |
3kVA |
6kVA |
10kVA |
15kVA |
20kVA |
30kVA |
45kVA |
60kVA |
100kVA |
120kVA |
150kVA |
200kVA |
300kVA |
400kVA |
|
|
電路方式 |
IGBT/SPWM脈沖寬度調制 |
|
|
交流輸入 |
單相130~280V /30~70Hz |
三相265~495V/30~70Hz |
|
|
交流輸出 |
220V±0.5% |
380V±0.5% |
|
|
最大電流 |
|
|
4.2A |
8.4A |
14A |
21A |
25A |
42A |
63A |
84A |
138A |
168A |
208A |
278A |
417A |
556A |
|
|
頻率穩定率 |
≤±0.1% |
|
|
負載穩壓率 |
±0.5% |
|
|
波形失真度 |
≤1.5%（阻性負載） |
|
|
反應時間 |
最大值2ms |
|
|
指示分辨率 |
頻率 |
4位數 分辨率 0.1Hz |
可任意切換A、B、C三相參數顯示 |
|
|
電壓 |
4位數 分辨率 0.1V |
|
|
電流 |
4位數 分辨率 4A以下：0.001A 4A以上：0.01A |
|
|
功率 |
4位數 分辨率 200W以下：0.1W 200W以上：1W |
|
|
保護裝置 |
輸入無熔絲開關、電子電路快速偵測過電壓、過電流、超載、過高溫&短路并自動跳脫保護及告警裝置 |
|
|
冷卻裝置 |
強制風扇冷卻 |
|
|
環境 |
相對溫度 |
0℃~40℃ |
|
|
相對濕度 |
0~90%（相對濕度） |
|
|
外觀尺寸（mm） |
900*1355*550 |
1100*1340*650 |
1100*1340*650
1300*1690*800 |
1700*1890*1000 |
|
|
重量（kG） |
92 |
125 |
180 |
245 |
360 |
400 |
550 |
650 |
1050 |
1250 |
1350 |
2050 |
3050 |
4050 |
|
|
注： |
可根據客戶要求定制各種規格電源 |
