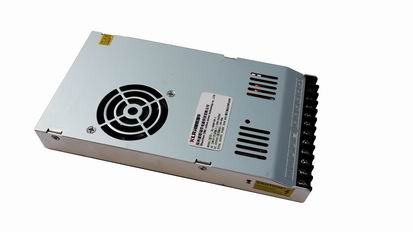

康聯瑞華300W5V60A顯示屏超薄電源

1 輸入特性
序 號 項 目 技術要求 單 位 備 注
1.1 額定輸入電壓 200-240 Vac
1.2 輸入電壓范圍 190—264 Vac
1.3 輸入頻率范圍 47—63 Hz
1.4 效率 ≥80.0（Vin=220Vac） % 輸出滿載（常溫下）
1.5 功率因數 ≥0.5額定輸入電壓條件下，輸出滿載。
1.6 最大輸入電流 ≤3.50 A
1.7 啟動沖擊電流 ≤60 A 冷機狀態測試
2 輸出特性
序 號 項 目 技術要求 單 位 備 注
2.1 輸出電壓額定值 +5.0 Vdc
2.2 輸出電流范圍 0—60.0 A
2.3 輸出電壓可調范圍 4.7—5.3 Vdc
2.4 電壓調整率 ±1% VO同時小載、半載、滿載測試，無交調。
2.5 負載調整率 ±1% VO
2.6 穩壓精度 ±2% VO
2.7 輸出紋波及噪音 ≤150 mVp-p額定輸入，輸出滿載，20MHz 帶寬，負載端并47μF 電容。
2.8 開機輸出延遲 ≤3500 ms
2.9 輸出保持時間 ≥10 ms Vin=220Vac 測試
2.10 輸出電壓上升時間 ≤50 ms
2.11 開關機過沖 ±5% VO測試條件：滿載，CR 模式
2.12 輸出動態 電壓變化小于±5% VO ；動態響應時間≤250us LOAD 25%-50% ，50%-75%
3 保護特性
序 號 項 目 技術要求 單 位 備 注
3.1 輸出限流保護點 66.0-90 A
HI-CUP 打嗝自恢復，避免了電源長期短路后損壞電源。
3.2 輸出短路保護 ≥66.0 A
3.3 風扇調速 風扇溫度控制
注: 保護閉鎖,電路恢復后，市電斷電≥2S，重新上電，電源恢復正常工作。
