本保護板使用了日本精工磷酸鐵鋰可充電電池保護的IC；

& 特點：

(1) 針對各節電池的高精度電壓檢測功能；

(2) 3段過電流檢測功能；

(3) 通過MOS管可以控制電池的充放電;

(4) 寬工作溫度范圍 −40°C ~ +50°C；

(5) 低消耗電流。

& 產品的尺寸圖例：

& 技術參數：

& 保護板的接線圖例：

& 焊接點說明：

· B+   接電池組正極；

· B1   接電池1與電池2中的接點；

· B2   接電池2與電池3中的接點；

· B3   不用接；

· B－  接電池組的負極；

· P+   接充/放電端正極（充電端/放電端共用）；

· P-    接充/放電端負極（充電端/放電端共用）。

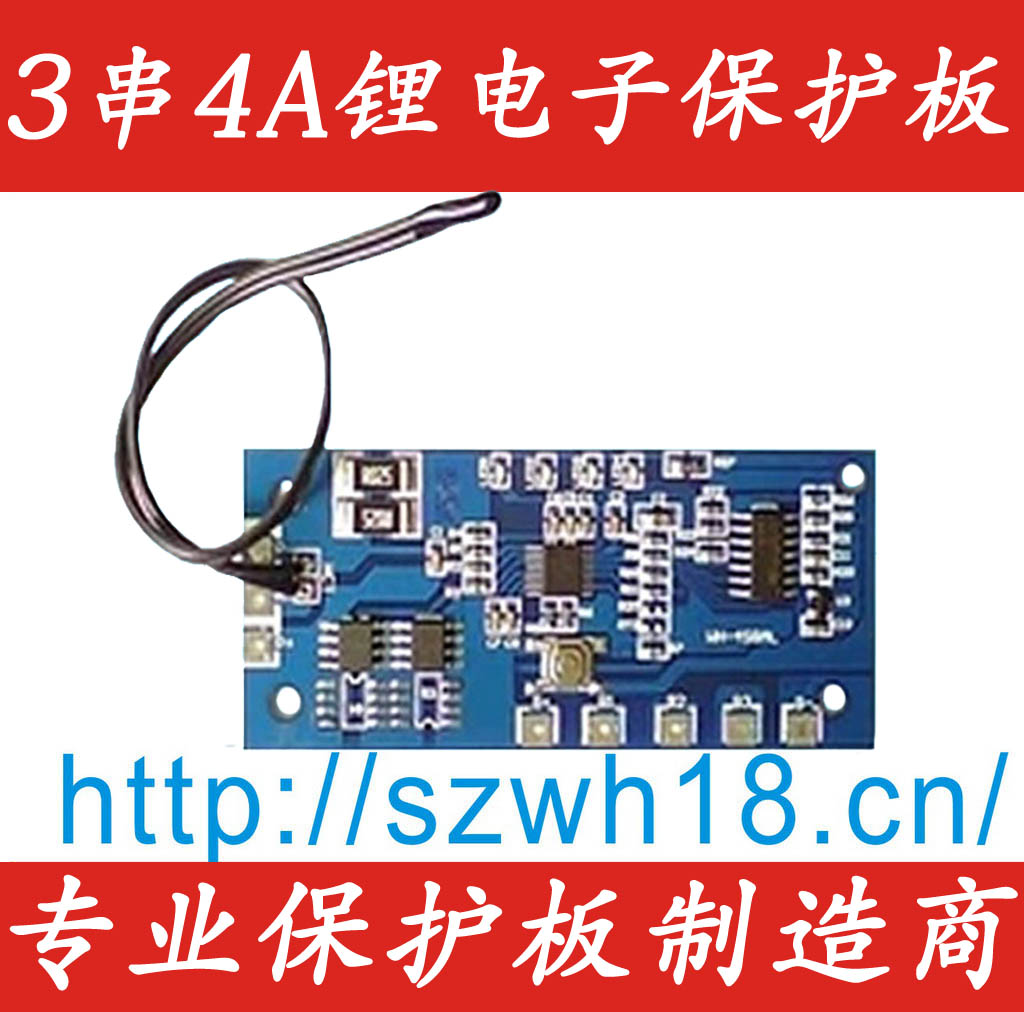

& 產品圖片:

& 用途：

·3串磷酸鐵鋰可充電電池組；

& 注意事項:

（1） 請注意輸入輸出電壓、負載電流的使用條件，使保護板內的功耗不超過規格書的容許功耗。
（2） 連接電池時有可能發生不能放電的情況。在這種情況下，連接充電器就可以恢復到正常工作狀態。
（3） 過充電電池和過放電電池混雜在一起的情況下變為過充電狀態與過放電狀態，都不可能進行充電和放電。
（4） 本保護板雖內置防靜電保護電路，但請不要對保護板施加超過保護電路性能的過大靜電。
（5） 使用本公司的保護板生產產品時，如因其產品中對該保護板的使用方法或產品的規格，或因出口國等原因，包含本保護板產品在內的制品發生專利糾紛時，本公司概不承擔相應責任。
