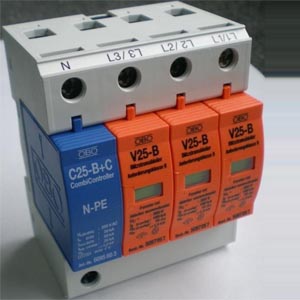

OBO避雷器 V25-B/3+NPE

信息類型：合作信息　　所屬類別：防雷浪涌
地區城市：廣東省－深圳市更新時間：2013-6-25 21:37:10
聯系人：劉飛有效期限：2014-6-25 15:36:31

電子信箱：9895693@qq.com 　　聯系電話：86-0755-83253129

詳細描述

V25-B防雷器的技術參數

型號	V25-B
正常工作電壓 UN	230V~
最大持續工作電壓 UcAC UcDC	385 505
根據VDE 0675，Part 6標準下的分類級別	B
在5KA（8/20）沖擊電流下的電壓保護水平 Up	<1.0KV
單模塊最大通流量 Imax (8/20us)	60KA
根據IEC1312-1、ENV61024-1標準，采用（10/350）直擊雷脈沖電流波形測試下的量值峰值電流 ismax 電量 Q 特定能量 W/R	25KA 12.5AS 160 KJ/W
承受25Karpm短路電流的最大保險絲規格	160A gl
連接導線選擇范圍	2.5-35mm2
安裝	按DIN EN50052標準要求，固定于35mm寬之金屬導軌上
顏色模塊底座	橙色灰色
	700g
材料	聚酰亞胺
體積(長寬高)	90mm89mm62mm

NPE 模塊技術參數

額定反應直流電壓 UagN	500V±20%
額定工作電壓 Ur	250V~ 50/60HZ
在100V下的絕緣電阻 Riso	>10 Gohm
依據IEC 529的雷電流測試（10/350）最大通流量 is max 電量 Q 比能 W/R	25KA 12.5As 160 KJ/Ω
最大通流量（8/20us） Is max	50KA
100%雷擊浪涌反應電壓（1.2/50）UAS 100	≤1KV
保護水平	≤1KV
反應時間 tA	≤100 ns
使用溫度范圍	-40℃-----+80℃

V25-B防雷器功能

OBO V25-B高能量防雷器內含一個特別的壓敏電阻電路，該電路由具備性能良好的非線性特性（>30）的氧化鋅壓敏電阻組成。這使得該防雷器即使在高能量的過電壓沖擊下，也能夠最大限度地實現保護。其保護水平為在100KA/10As沖擊下，殘壓不超過2kV。因此，該防雷器能夠承受來自于直接雷擊下的部分雷電流。當線路過載情況發生時，防雷器內部的斷路器，會自動將失效的防雷器模塊從主電路分斷開來，同時模塊上用于監視工作狀態的顯示窗口的顏色會由綠色轉變為紅色。

V25-B防雷器應用

當建筑物本身設有外部避雷系統（如安裝有避雷針、引下線、地網、外部屏蔽時），根據IEC、VDE相關理論，在其建筑物內部的380V/230V低壓配電電路上，采用OBO V25-B/3+NPE/FS來建立電源線上的雷電保護等電位連接，可以避免雷電發生時引起的失火、爆炸、人身傷亡的危害。

V25-B防雷器特殊配置

　 AS 聲光報警模塊 附帶聲音與燈光報警的功能底座，給該底座供一220V單相市電，在正常的情況下燈光顯示為綠等，當有模塊損壞時，報警燈由綠色變成閃爍的紅燈，并伴有“嘀嘀”報警聲，提醒維護人員更換。

FS遙信報警觸點模塊 附帶遙信觸點功能底座,可根據實際需要選用端子1-2（常開觸點）或1-3（常閉觸點）連接。而端子接線可使用0.14-2.5mm2多股線或單芯線。

AS 聲光報警模塊、FS遙信觸點模塊可使維護人員實時對防雷器工作狀態進行監視。當發現防雷器不能正常工作時，維護人員只需對已失效的防雷器模塊進行更換，這樣可降低維護費用，更換時并不需停電。
