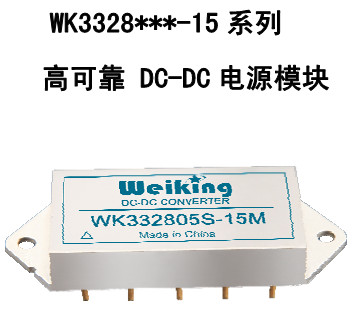

高可靠 DC-DC 電源模塊 WK3328***-15 系列

概述：
WK3328***-15 系列 DC-DC 電源模塊采用混合集成工藝、淺腔式雙列直插式金屬全密封結構，
是航空、航天、軍用電子等高可靠應用領域的理想選擇。模塊在輸入端內置有EMI濾波器，電源線
上的噪聲傳導極限可滿足 GJB151A-97 之 CE102 要求；設計時采取了降低輸出紋波噪聲的措施，有
效的減小了輸出紋波噪聲。
模塊包含有單路和雙路輸出，單路輸出：5V、5.2V、12V、15V，雙路輸出：±5V、±12V、±
15V共計 7 個型號，輸出功率 15W；輸入電壓范圍 16V ～40V ，額定電壓為 28V ，模塊的工作
DC DC DC頻率約為400KHz，具有同步、禁止、過流、短路保護等功能。

極限參數：
輸出功率：                    15W
工作溫度(殼溫):               -55℃～105℃（M）/-40℃～85℃（E/I）
存儲溫度范圍:                 -55℃～125℃（M/E/I）
管腳焊接溫度(焊接時間 10s)：  300℃

主要特點：
輸入電壓：16VDC～40VDC
輸出低紋波、低噪聲
輸入滿足GJB151A-97之CE102要求
輸出功率：15W
禁止、過流、短路保護功能
輸入輸出光電隔離
雙列直插式金屬全密封

型號	產品 資料	輸入 電壓	輸出 電壓	輸出 電流	輸出 功率	效率	源 效應	負載 效應	輸出 電壓紋波	封裝尺寸 L*W*H	工作溫度
單位		V	V	A	W	%	mV	mV	mVpp	mm	℃
WK332805S-15	2013.1.10	16~40	5.0	3.0	15	78	10	20	15	K型：73.41*28.19*10.2 H型：53.08*28.19*10.2	E/I級 -40~85 M級 -55~105
WK33285R2S-15			5.2	2.9	15	78	10	20	15
WK332812S-15			12	1.25	15	81	10	20	20
WK332815S-15			15	1.00	15	82	10	20	20
WK332805D-15			±5	±1.5	15	79	10	10	20
WK332812D-15			±12	±0.625	15	81	10	10	20
WK332815D-15			±15	±0.5	15	78	10	10	20
