電力系統的互聯和遠距離、大容量輸電已成為電力工業發展的一個重要趨勢。隨著負荷用電密度的增加和區域電網互聯的發展，最大限度地發揮輸電線路的設計容量和提高系統運行穩定性的問題日益突出；在配電系統中，大功率沖擊性負荷和不平衡負荷的影響也日益嚴重，造成了系統電壓波動，影響了其他電氣設備的正常運行和用電的經濟性。靜止無功補償器（SVC）作為70年代發展起來的一種并聯無功補償裝置，在國內外的輸配電系統中有著十分廣泛的應用，目前在世界范圍內已有超過500套裝置投入運行，對電力系統電壓穩定和改善電能質量起到了明顯的作用。

設備簡介

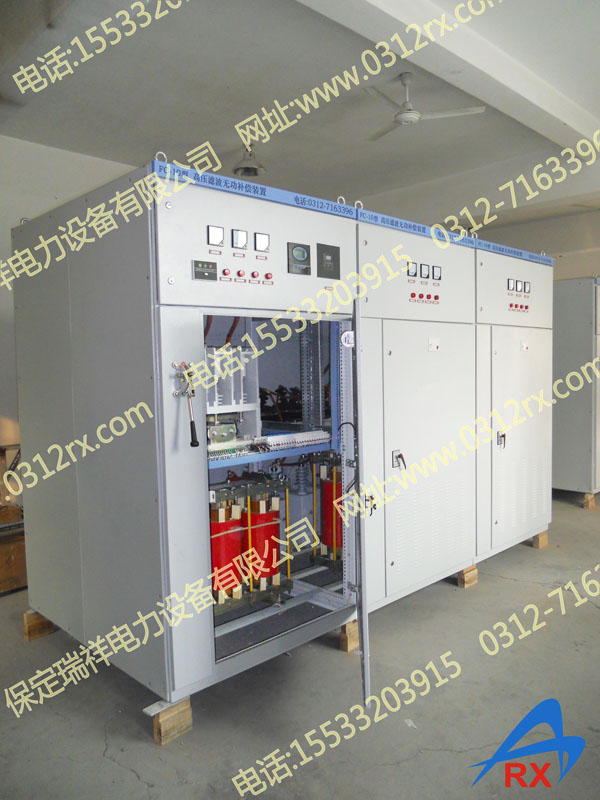

FC-RX 型濾波補償裝置主要應用于高壓（6KV、10KV）需要諧波治理的電力系統，設備采用大容量電抗器、電容器、放電線圈和無感電阻適當組合成LC濾波回路（單調諧濾波回路、高通濾波回路），該回路與諧波源并聯。在實際設計中根據諧波電流的成份，大小以及無功需求情況進行設計，通過精確的仿真和計算，使得該濾波裝置向諧波提供一個低阻抗通道。
根據現場實際情況，可采用單凋諧回路，高通濾波回路組成一個濾波系統，對系統中要諧波成份進行濾除,同時滿足無功補償?shù)囊�求。單調諧濾波回路針對電網特征諧波進行濾除，能夠?qū)⒅C波完全或大部分吸收，使系統電壓的畸變減小；而對于基波頻率(50Hz)，濾波裝置可向系統提供無功功率以提高功率因數，達到無功補償?shù)男Ч�。高通濾波回路在高于某個頻率之后有很寬的頻帶范圍，用來吸收若干較高頻率的高次諧波，達到濾波效果，同時補償無功功率減少電壓畸變。采用微機綜合自動保護裝置，實時跟蹤系統變化，使設備安全可靠運行。

主要特點
1.濾波電容器組由多臺電容器單元組成，單臺濾波電容器采用單相結構以便分相調諧。濾波電容器采用全膜復合介質,具有體積小，損耗小，運行溫度低等特點。
2.濾波電抗器采用單相干式空芯結構，電感值±5%連續可調，電抗器可采用"一"字形或"品"字形水平安裝。
3.濾波成套裝置的結構形式靈活，可采用柜式或構架式，采用構架式結構時，整套裝置用圍欄隔離。
4.濾波裝置設計為人工和自動兩種控制方式，使操作簡便安全。
5.根據用戶系統要求，有效濾除電網高次諧波、補償無功功率、改善電壓質量。

設備規范
工作電壓：6KV、10KV
工作頻率：工頻50Hz
調諧頻率:　　5次、7次、11次、13次及以上
環境溫度： -25~+40°C
海拔高度： <=2000m
環境濕度：相對濕度<=85%（25℃）
安裝地點：無劇烈振動,地面傾斜部超過5°
空氣質量：無腐蝕性氣體，無導電塵埃，無易燃易爆氣體。
