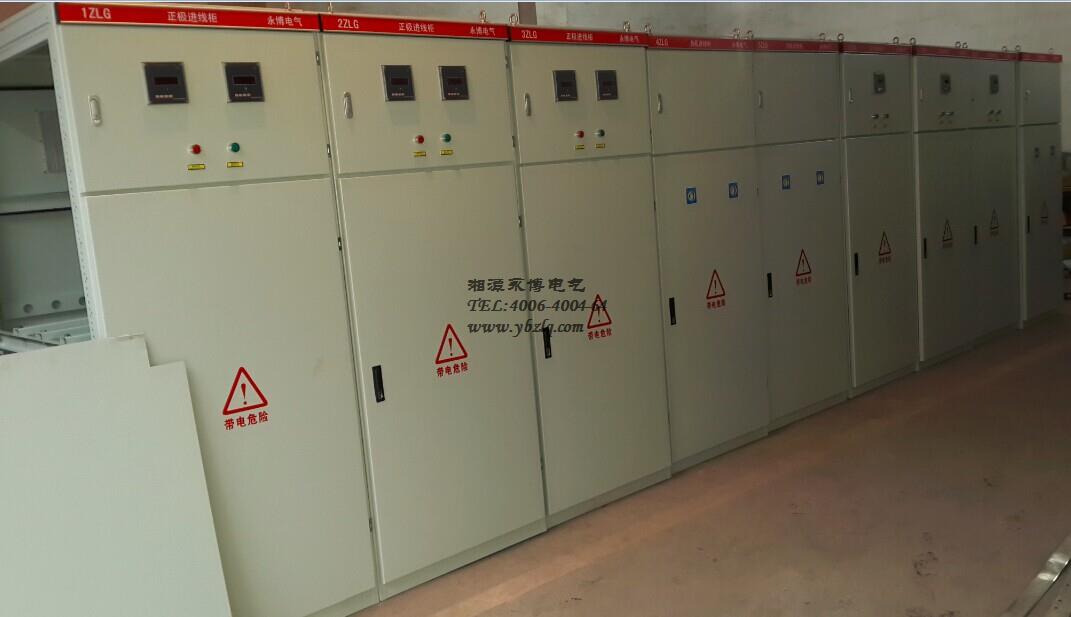

KDC礦用一般型直流開關柜
一、產品簡介
　　KDC礦用直流開關柜適用于各類礦井無爆炸危險的場所，作為牽引機車整流柜及井下變電所的直流電源柜等用途。本開關柜有檢漏保護單元，特別適合井下使用。
二、產品特點
1、外殼防護等級高：水平母線電流不超過630A為IP30，適合礦井使用。
2、絕緣水平高：主回路母排表面采用絕緣熱縮套管封閉。
3、一次方案齊全：具有功率因數補償柜、變頻啟動柜、軟啟動柜、牽引機車整流柜和微機監控高頻開關直流電源柜等多種實用方案。
4、結構特點：開關柜基本結構系戶內全封閉式，采用薄鋼板彎邊和型鋼焊接成型，電纜可以從柜底電纜引入裝置中進出，前后有門，前門上裝有控制，操作、測量和指示的開關，按鈕、表計和信號指示燈，后門供安裝維修之用，柜內主母線置于開關柜上部，用高強度絕緣子固定。電器元件裝于箱內開有長腰孔的角鋼上，用螺栓緊固，可以左右上下任意調節安裝方便靈活。開關柜門與柜體之間采用異形橡膠嵌條來到密封的要求，柜頂做成一定的斜度，具有防塵，防滴作用，柜前操作，柜前柜后檢修，可單獨使用或排列使用。
三、使用范圍
1、海拔高度不超過2500米；
2、環境溫度為-5℃～+40℃；
3、周圍空氣相對濕度不大于95%（在25℃時）；
4、在沒有火災、爆炸、嚴重污穢、化學腐蝕和劇烈震動的場所；
5、允許有少量垂直滴水的地方；
6、允許在-30℃時儲運。
四、型號說明
                KDC1 ——            A    /    V
                                   額定整流電壓（伏）
                                   額定整流電流（安）
                                   1－回路數
                                   C－開關柜
                                   D-牽引直流
                                   K-礦用一般型
