含油軸承(Sleeve Bearing)(圖)

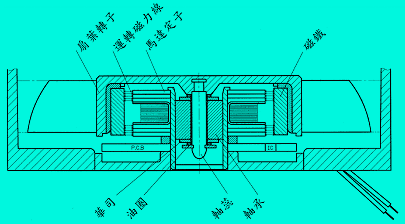

　　傳統的直流無碳刷風扇馬達設計時，是扇葉轉子(簡稱轉子)及其軸芯穿越含油軸承，簡稱SLEEVE軸承，樞接固定在馬達定子之中心位置，使轉子與定子之間保持一個適當之間隙，當然軸芯與軸承間亦務必有間隙之存在，才不會將軸芯死鎖而無法運轉；而馬達之定子結構部分(簡稱定子)，在電源輸入之后，就會在轉子與定子間產生感應磁力線，及驅動回路之控制使風扇馬達運轉。故傳統之風扇馬達架構，只有一個扇葉轉子及一個馬達定子和一個驅動回路，而借著軸芯與軸承之樞接，隨著磁場感應而運轉，請看下圖：

　　1． 用含油軸承的優點

　　A． 耐外力之撞擊，運輸時所造成之損壞較少；

　　B． 價格便宜(與滾珠軸承相比，價格差異很大。

　　2． 用含油軸承的缺點

　　A． 空氣中的灰塵會因風扇馬達之運轉而被吸入馬達核心，與儲存在軸承周圍之潤滑油混合成油泥，而造運轉噪音，甚至于卡死不轉；

　　B． 軸承內徑容易磨損，使用壽命較短；

　　C． 無法被使用在攜帶式產品上；

　　D． 軸承與軸芯之間隙小，馬達之運轉激活效果較差 ；

　　E． 馬達運轉軸芯與軸承摩擦所產生的高溫氣體，因受軸承兩端之油圈、華司阻礙，無法排除而形成氮化物，易淤塞于軸芯與軸承之間 隙內，阻礙馬達運轉之順暢。
