UPS分類及主要技術(圖)

　　UPS作為計算機的重要外設，在保護計算機數據、保證電網電壓和頻率的穩定，改進電網質量，防止瞬時停電和事故停電對用戶造成的危害等是非常重要的。

　　UPS已從60年代的旋轉發電機發展至今天的具有智能化程度的靜止式全電子化電路，并且還在繼續發展。目前，UPS一般均指靜止式UPS，按其工作方式分類可分為后備式、在線互動式及在線式三大類。

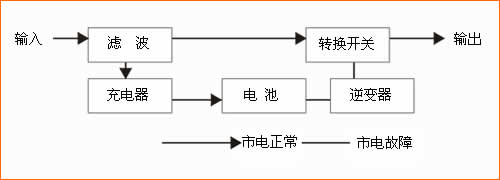

　　后備式UPS在市電正常時直接由市電向負載供電，當市電超出其工作范圍或停電時，通過轉換開關轉為電池逆變供電。其特點是：結構簡單，體積小，成本低，但輸入電壓范圍窄，輸出電壓穩定精度差，有切換時間，且輸出波形一般為方波。

　　在線互動式UPS在市電正常時直接由市電向負載供電，當市電偏低或偏高時，通過UPS內部穩壓線路穩壓后輸出，當市電異常或停電時，通過轉換開關轉為電池逆變供電。其特點是：有較寬的輸入電壓范圍，噪音低，體積小等特點，但同樣存在切換時間。

　　在線式UPS在市電正常時，由市電進行整流提供直流電壓給逆變器工作，由逆變器向負載提供交流電，在市電異常時，逆變器由電池提供能量，逆變器始終處于工作狀態，保證無間斷輸出。其特點是，有極寬的輸入電壓范圍，無切換時間且輸出電壓穩定精度高，特別適合對電源要求較高的場合，但是成本較高。目前，功率大于3KVA的UPS幾乎都是在線式UPS。

　　UPS按照輸出容量大小劃分為小容量3KVA以下，中小容量3KVA~10KVA，中大容量10KVA以上。UPS按輸入/輸出方式可分為三類：單相輸入/單相輸出、三相輸入/單相輸出、三相輸入/三相輸出。單相電是指由一根火線、一根零線和一根地線組成的供電系統；三相電是由三根火線、一根零線和一根地線組成的供電系統，其中兩根火線之間的電壓（即線電壓）為380V，而火線與零線之間的電壓（即相電壓）為220V。對于用戶來說，三相供電其市電配電和負載配電容易，每一相都承當一部分負載電流，因而中、大功率UPS多采用三相輸入/單相輸出或三相輸入/三相輸出的供電方式。

　　智能型UPS是當今UPS的一大發展趨勢，隨著UPS在網絡系統上應用，網絡管理者強調整個網絡系統為保護對象，希望整個網絡系統在供電系統出現故障時，仍然可以繼續工作而不中斷。因此UPS內部配置微處理器使之智能化是UPS的新趨勢，UPS內部硬件與軟件的結合，大幅度提高了UPS的功能，可以監控UPS的運行工作狀態，如：UPS輸出電壓頻率，電網電壓頻率、電池狀態以及故障記錄等。還可以通過軟件對電池進行檢測、自動放電充電，以及遙控開關機等。網絡管理者就可以根據信息資料分析供電質量，依據實際情況采取相應的措施。當UPS檢測出供電電網中斷時，UPS自動切換到電池供電，在電池供電能力不足時立即通知服務器做關機的準備工作并在電池耗盡前自行關機。智能型UPS通過接口與計算機進行通訊，從而使網絡管理員能夠監控UPS，因此其管理軟件的功能就顯得極其重要。
