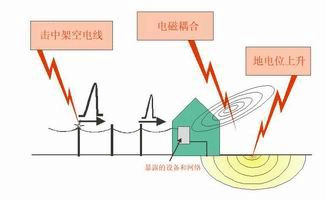

電涌的來源(圖)

　　電涌可來自電氣裝置外部，也可來自電氣裝置內部，主要由以下幾方面造成：

雷電

　　范圍：在雷擊點數公里范圍內
　　　　　電壓幅值：KV級
　　　　　脈沖電流：KA級

工業操作
　　
　　開關操作造成的過電壓
　　　　 - 電氣線路的開/關（斷路器，熔斷器，繼電器，馬達等……）
　　其他過電壓
　　 　　- 射頻干擾（電子線路……）
　　　　 - 諧波（配電系統……）
　　 　　- 相/地線故障（IT系統……）
　　 　　- 中性點故障

靜電ESD

　　人體等效于100-300pF電容
　　在化纖地毯上行走=可充電達25-40Kv
　　接觸放電造成的典型的過電壓5-15Kv/25ns
　　對集成電路危害尤其顯著

核暴電磁脈沖NEMP
