計量用電流互感器的選型方案

2014/12/23 14:52:36 安科瑞電氣股份有限公司供稿

分享到：

徐霜

（安科瑞電氣股份有限公司，上海嘉定 201801)

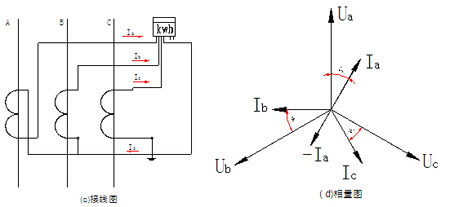

摘要：分析電流互感器的原理，介紹了特殊測量用途電流互感器即計量用電流互感器在低壓配電系統中的應用，同時結合工程實例中的錯誤接線分析會給計量造成的影響。

1.引言

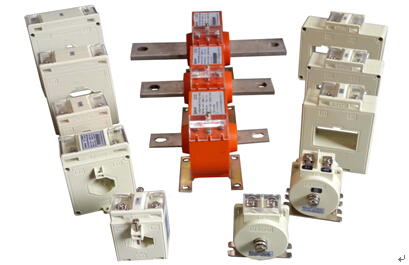

隨著我國電力系統不斷完善和發展，以及低壓配電系統的自動化程度不斷提高，計量用電流互感器作為低壓配電系統中的一種重要電氣元件，已被廣泛地應用于電力計量監測裝置之中。

2.電流互感器工作原理

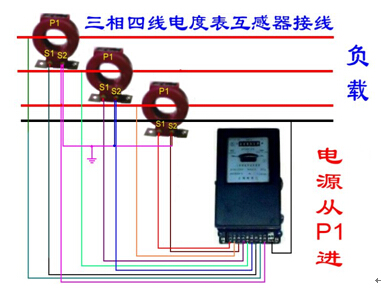

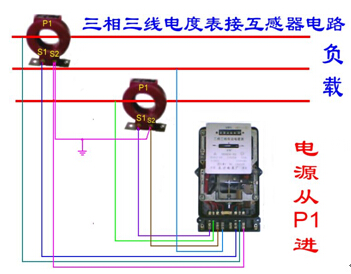

低壓電流互感器的工作原理如圖1所示，電流互感器的一次繞組串聯在被測線路中，I1為線路電流即電流互感器的一次電流，N1為電流互感器的一次匝數，I2電流互感器二次電流（通常為5A、1A），N2為電流互感器的二次匝數，Z2e為二次回路設備及連接導線阻抗。當一次電流從電流互感器P1端流進，P2端出，在二次Z2e接通的情況下，由電磁感應原理，電流互感器二次繞組有電流I2從S1流過，經Z2e至S2，形成閉合回路。由此可得電流在理想狀態下I1×N1=I2×N2，所以有I1/I2=N1/N2=K，K為電流互感器的變比。
