低壓配電系統開口電流互感器的選型方案

何艷1白怡明1 楊廣亮2

1中煤國際工程集團沈陽設計研究院, 沈陽 110000

2楊廣亮 江蘇安科瑞電器制造有限公司，江蘇 江陰 214405；

    摘 要：分析開口式電流互感器的原理，介紹了準確級和準確級限值的概念，同時并在此基礎上，結合工程實例分析。低壓電流互感器在低壓計量方面的選用。

    1.引言

    隨著我國電力工業中城網及農網的改造，以及低壓配電系統的自動化程度不斷提高，開口式電流互感器作為低壓配電系統中的一種重要電氣元件，在電網改造中的作用越來越明顯，已被廣泛地應用于測量、計量、繼電保護、系統監測、接地保護和各種電力系統分析之中。

    2. 開口電流互感器工作原理

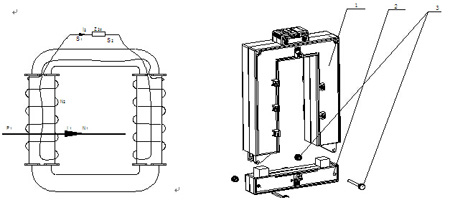

    開口低壓電流互感器的工作原理如圖1所示，開口電流互感器的一次繞組串聯在被測線路中，I1為線路電流即電流互感器的一次電流，N1為電流互感器的一次匝數，I2電流互感器二次電流（通常為5A、1A），N2為電流互感器的二次匝數，Z2e為二次回路設備及連接導線阻抗。當一次電流從電流互感器P1端流進，P2端出，在二次Z2e接通的情況下，由電磁感應原理，電流互感器二次繞組有電流I2從S1流過，經Z2e至S2，形成閉合回路。由此可得電流在理想狀態下I1×N1=I2×N2，所以有I1/I2=N1/N2=K，K為電流互感器的變比。但是由于開口式電流互感器的鐵芯切開后，使鐵芯的性能下將的比較厲害，所以必須將互感器的鐵芯截面積加大，而且提高安匝數，將I1×N1=I2×N2≥100AN。

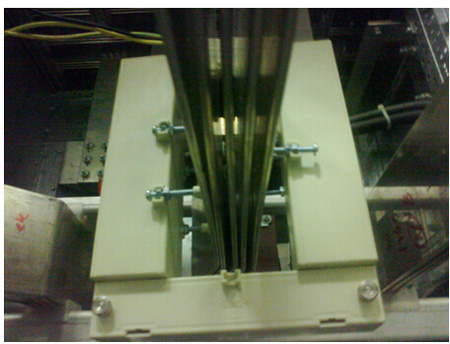

圖1                        圖2

1-開口電流互感器的上體，2-開口電流互感器的下體，3-安裝螺絲、螺母

    3.開口電流互感器的選型

    3.1產品介紹

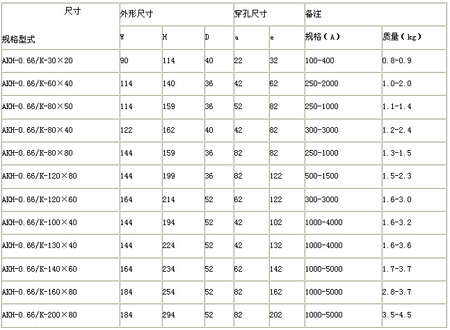

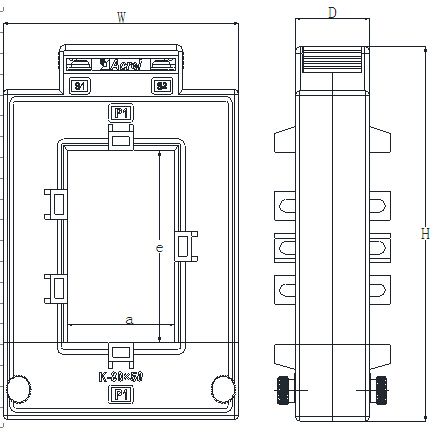

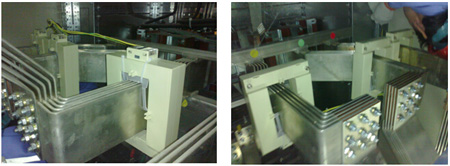

    開口式電流互感器是在傳統低壓母線式電流互感器的基礎上進行研發，兼容電纜和銅排安裝方式，根據一次電流的測量范圍100A-5000A，產品采用分體式設計方案，外形結構如圖3，產品主要規格見表1.

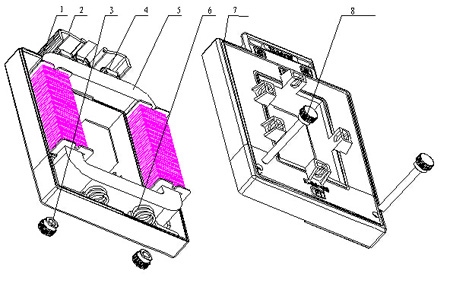

1-骨架線圈，2-透明翻蓋，3-安裝螺母，4-接線端子，5-鐵芯，6-彈簧，7-外殼，8-安裝螺釘。

圖3
