現代海門制藥配電監控系統的設計與應用

2015/1/22 16:43:21   安科瑞電氣股份有限公司  供稿
分享到:

徐霜1

1安科瑞電氣股份有限公司,上海 嘉定 201801;

    摘要:介紹現代海門制藥電力監控系統,采用智能電力儀表采集配電現場的各種電參量和開關信號。系統采用現場就地組網的方式,組網后通過現場總線通訊并遠傳至后臺,通過Acrel-2000/3000型電力監控系統實現變電所配電回路用電的實時監控。

    0 概述

    現代制藥股份有限公司由上海醫藥工業研究院作為主發起人,聯合國家藥物制劑工程研究中心、上海瑞金醫院廣慈醫學高科技公司等五家企業共同發起的并以上市為目標的高科技制藥企業。公司于1997年被評定為上海市高新技術企業并一直保持至今,所有產品和劑型全部通過國家食品藥品監督管理局的GMP認證。2004年6月16日,上海現代制藥股份有限公司A股在上海證券交易所成功發行上市,證券代碼:600***,證券簡稱:現代制藥。公司通過資本市場實現了產業經營和資本運作的最佳結合,極大地鍛造和培育了公司的核心競爭力,更加堅定了走科技產業化道路的信心。

    本項目為現代海門制藥變電所電力監控。根據配電系統管理的要求,需要對現代海門制藥一個變電所內的高壓柜、低壓配出線分別進行電力監控,以保證用電的安全、可靠和高效。

    Acrel-2000型低壓智能配電系統,充分利用了現代電子技術、計算機技術、網絡技術和現場總線技術的最新發展,對變配電系統進行分散數據采集和集中監控管理。對配電系統的二次設備進行組網,通過計算機和通訊網絡,將分散的配電所的現場設備連接為一個有機的整體,實現電網運行的遠程監控和集中管理。

    1 系統結構描述

    本監控系統主要實現現代海門制藥一個變電所的10/0.4kV配電系統進行用電監控與電能管理。高壓部分監控范圍為高壓變電所內的8臺安科瑞PZ96系列電力儀表;低壓部分監控范圍為0.4KV變電所的5臺變壓器的低壓進線柜、聯絡柜、饋線柜的149臺安科瑞自制型號為PZ80-E4/KC的多功能電力儀表進行遠程實時監控和電能管理。該系統157只多功能電力儀表,分8條總線,這八條總線通過屏蔽雙絞線接入數據采集器,最后通過網線拉至值班室連接到監控主機實現總線上儀表與監控主機的數據連通。

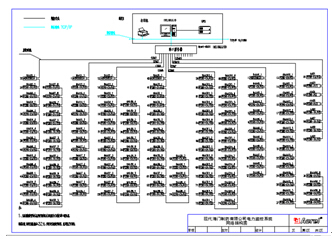

    本監控系統采用分層分布式結構,即站控層,通訊層與間隔層;如圖(1)所示:

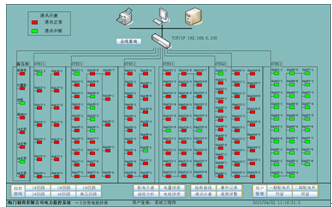

低壓網絡拓撲圖

圖(1)低壓網絡拓撲圖

    間隔設備層主要為:安科瑞多功能網絡電力儀表、開關量、模擬量采集模塊和智能斷路器等。這些裝置分別對應相應的一次設備安裝在電氣柜內,這些裝置均采用RS485通訊接口,通過現場MODBUS總線組網通訊,實現數據現場采集。

    網絡通訊層主要為:通訊服務器,其主要功能為把分散在現場采集裝置集中采集,同時遠傳至站控層,完成現場層和站控層之間的數據交互。

    站控管理層:設有高性能工業計算機、顯示器、UPS電源、打印機、報警蜂鳴器等設備。監控系統安裝在計算機上,集中采集顯示現場設備運行狀況,以人機交互的形式顯示給用戶。

    以上網絡儀表均采用RS485接口和MODBUS-RTU通訊協議,RS485采用屏蔽線傳輸,一般都采用二根連線,接線簡單方便;通訊接口是半雙工通信即通信的雙方都可以接收、發送數據但是在同一時刻只能發送或接收數據,數據最高傳輸速率為10Mbps。

    RS485接口是采用平衡驅動器和差分接收器的組合,抗噪聲干擾能力增強,總線上允許連接多達32個設備,最大傳輸距離為1.2km。

    2 電力監控系統主要功能

    2.1 數據采集與處理

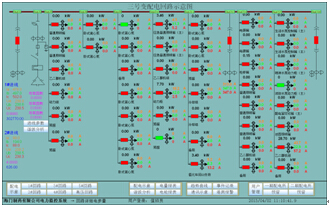

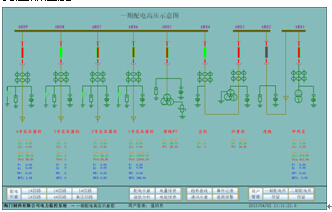

    數據采集是配電監控的基礎,數據采集主要由底層多功能網絡儀表采集完成,實現遠程數據的本地實時顯示。需要完成采集的信號包括:三相電壓U、三相電流I、頻率Hz、功率P、功率因數COSφ、電度Epi、遠程設備運行狀態等數據。

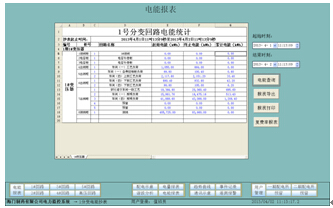

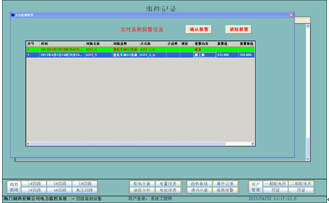

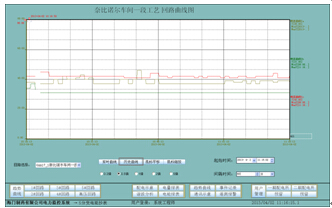

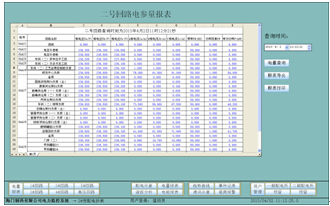

    數據處理主要是把按要求采集到的電參量實時準確的顯示給用戶,達到配電監控的自動化化和智能化要求,同時把采集到的數據存入數據庫供用戶查詢。
