蘇州建鑫建設集團有限公司電能管理系統的設計與應用

徐霜

安科瑞電氣股份有限公司，上海 嘉定 201801；

    摘要：介紹蘇州建鑫建設集團有限公司電能管理系統，采用智能電力儀表采集配電現場的各種電參量和開關信號。系統采用無線組網的方式，組網后通過無線信號通訊并遠傳至后臺，通過Acrel-3000型電能管理系統實現變電所配電回路用電的實時監控。

    0 概述

    本項目施工地為濱河路東、馬運路綠化地南，總用地面積為23337.0平方米，總建筑面積為77215.24平方米，為蘇州新景天商務地產發展有限公司試點項目。

    本項目為蘇州建鑫建設集團有限公司電能管理系統，本系統針對工地施工以及生活用電區域。根據配電系統管理的要求，需要對現場生活以及施工用電進行分類分時管理。

    Acrel-3000型低壓智能配電系統，充分利用了現代電子技術、計算機技術、網絡技術、無線通訊和現場總線技術的最新發展，對變配電系統進行分散數據采集和集中監控管理。對配電系統的二次設備進行組網，通過計算機和通訊網絡，將分散的配電所的現場設備連接為一個有機的整體，實現電網運行的遠程監控和集中管理。

    1 系統結構描述

    本監控系統主要實現蘇州建鑫建設集團一個工地的用電監控與電能管理。本系統終端設備主要由16臺安科瑞公司的DTSF1352-C，分為四個配電箱，每個配電箱設置4臺DTSF1352-C系列儀表，4個配電箱分布于各個區域。各配電箱設置一個無線數據采集發射中轉設備，通過現場障礙物的分布，設計了一個有效環形組網方式，最后通過無線接收裝置連接到監控主機，實現配電柜上儀表與監控主機的數據連通。

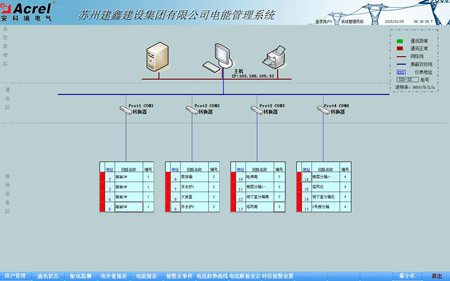

    本監控系統采用分層分布式結構，即站控層，通訊層與間隔層；如圖（1）所示：

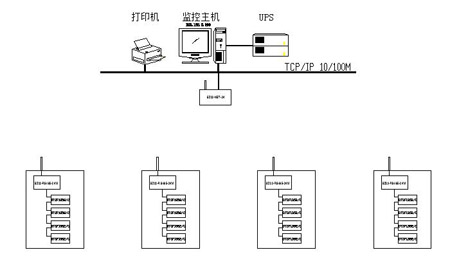

圖（1）低壓網絡拓?fù)鋱D

    間隔設備層主要為：安科瑞多功能導軌式電力儀表等。這些裝置分別對應相應的一次設備安裝在電氣柜內，這些裝置均采用RS485通訊接口，通過現場MODBUS總線接入無線發射器，實現數據現場采集。

    網絡通訊層主要為：通訊服務器，其主要功能為把分散在現場采集裝置集中采集，同時遠傳至站控層，完成現場層和站控層之間的數據交互。本項目通過無線的網絡信號，以相鄰輔助采集的方式，形成一個無線環網，保證了通訊的可靠性，最后通過無線接收器形成一個完整的網絡通訊層。

    站控管理層：設有高性能工業計算機、顯示器、UPS電源、打印機等設備。監控系統安裝在計算機上，集中采集顯示現場設備運行狀況，以人機交互的形式顯示給用戶。

    以上網絡儀表均采用RS485接口和MODBUS-RTU通訊協議，RS485采用屏蔽線傳輸，一般都采用二根連線，接線簡單方便；通訊接口是半雙工通信即通信的雙方都可以接收、發送數據但是在同一時刻只能發送或接收數據，數據最高傳輸速率為10Mbps。RS485接口是采用平衡驅動器和差分接收器的組合，抗噪聲干擾能力增強，總線上允許連接多達32個設備，最大傳輸距離為1.2km。

    本項目配電箱內部均通過RS485通訊方式接入無線采集發射設備，后通過無線組網，傳輸區域間數據。

    2 電力監控系統主要功能

    2.1 數據采集與處理

    數據采集是配電監控的基礎，數據采集主要由底層多功能網絡儀表采集完成，實現遠程數據的本地實時顯示。需要完成采集的信號包括：三相電壓U、三相電流I、頻率Hz、功率P、功率因數COSφ、電度Epi、遠程設備運行狀態等數據。

    數據處理主要是把按要求采集到的電參量實時準確的顯示給用戶，達到配電監控的自動化化和智能化要求，同時把采集到的數據存入數據庫供用戶查詢。

    2.2 人機交互

    系統提供簡單、易用、良好的用戶使用界面。采用全中文界面，CAD圖形顯示低壓配電系統電氣一次主接線圖，顯示配電系統設備狀態及相應實時運行參數，畫面定時輪巡切換；畫面實時動態刷新；模擬量顯示；開關量顯示；連續記錄顯示等。

    2.3 歷時史事件

    歷史事件查看界面主要為用戶查看曾經發生過的故障記錄、信號記錄、操作記錄、越限記錄提供方便友好的人機交互，通過歷史事件查看平臺，您可以根據自己的要求和查詢條件方便定位您所要查看的歷史事件，為您把握整個系統的運行情況提供了良好的軟件支持。

    2.4 數據庫建立與查詢

    主要完成遙測量和遙信量定時采集，并且建立數據庫，定期生成報表，以供用戶查詢打印。

    2.5 用戶權限管理

    針對不同級別的用戶，設置不同的權限組，防止因人為誤操作給生產，生活帶來的損失，實現配電系統的安全，可靠運行。可以通過用戶管理進行用戶登錄、用戶注銷、修改密碼、添加刪除等操作，方便用戶對賬號和權限的修改。

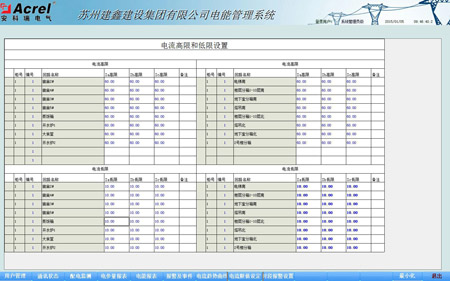

    2.6 電流越限設置

    針對用戶對于現場各回路電流限值不固定，對于各個時期要求的限值也不一定，現場采用靈活的用戶手動填寫，自動在數據庫中更改相應的基值，實時有效的根據客戶需要提醒客戶現場用電回路的異常。

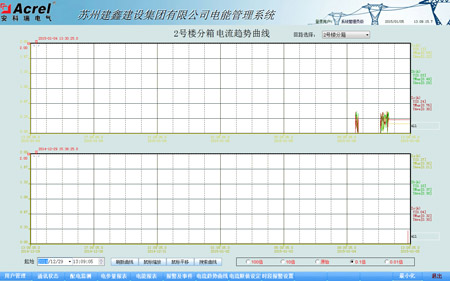

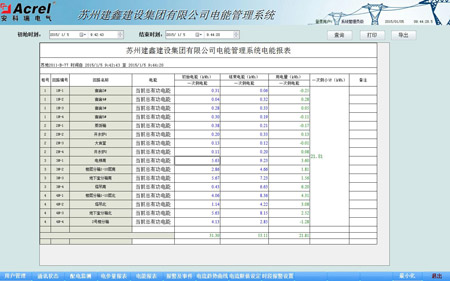

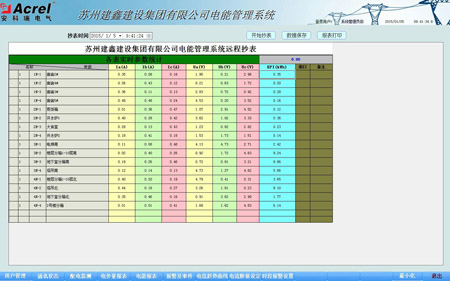

    2.7 遠程報表查詢

    報表管理程序的主要功能是根據用戶的需要設計報表樣式，把系統中處理的數據經過篩選、組合和統計生成用戶需要的報表數據。本程序還可以根據用戶的需要對報表文件采用定時保存、打印或者召喚保存、打印模式。同時本程序還向用戶提供了對生成的報表文件管理功能。

    報表具有自由設置查詢時間實現日、月、年的電能統計，數據導出和報表打印等功能。

    3 案例分析

    現代蘇州建鑫集團有限公司電能管理系統，項目現場為一個工地，本項目針對這個工地施工以及工人生活的進行用電監控與電能管理；監控范圍為工地現場施工用電配電箱以及工人生活用電配電箱。

    所有出線回路均采用采用安科瑞DTSF1352-C系列導軌式電力儀表，該儀表主要測量所有常規電力參數，如：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電度、無功電度。

    低壓配電二次圖見圖（2），功能有電量遙測主要監測運行設備的電參量，其中包括：線三相電壓，電流，功率，功率因數，電能，頻率等電參量及配出回路的三相電流；遙信功能實現顯示現場設備的運行狀態，主要包括：開關的分、合閘運行狀態和通訊故障報警；斷路器變位時會發出報警信號，提醒用戶及時處理故障。

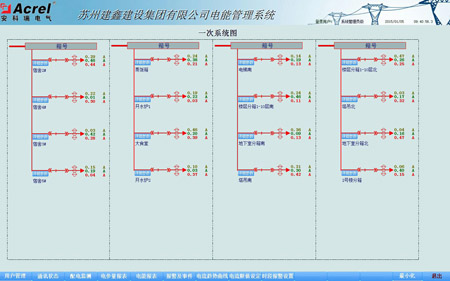

圖（2）低壓配電二次圖

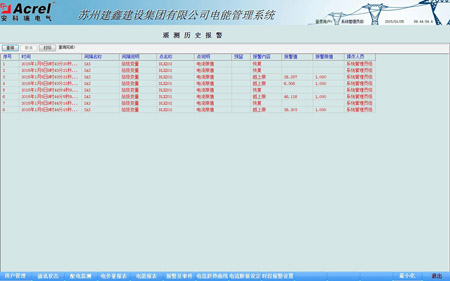

    遙信和遙測報警功能，主要完成對低壓各出線回路的開關運行狀態和負載進線監控，對開關變位和負載越限彈出報警界面指示具體的報警位置并聲音報警，提醒值班人員及時處理。負載越限值在相應權限下可自由設置。具備歷史查詢功能。見圖（3）和圖（4）。

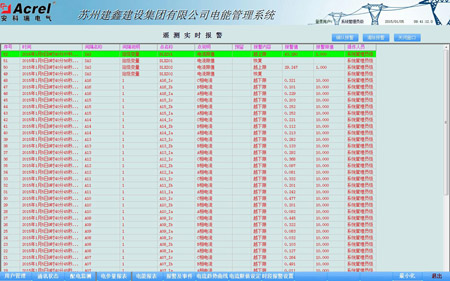

圖（3） 實時遙信報警信息
