Acrel-2000電力監控系統在田林路200號的應用

徐霜1

1安科瑞電氣股份有限公司，上海 嘉定 201801；

    摘要：介紹田林路200號，采用智能電力儀表，采集配電現場的各種電參量和開關信號。系統采用現場就地組網的方式，組網后通過現場總線通訊并遠傳至后臺，通過Acrel-2000型電力監控與電能管理系統實現變電所配電回路用電的實時監控和管理。

    0 概述

    田林路200號項目位于上海市徐匯區200號，用地面積24629.3㎡，總建筑面積60140㎡，地上總建筑面積44440㎡，地下總建筑面積15700㎡，保溫面積約20800㎡，地下一層主要為設備用房、機動車停車庫及自行車停車庫。一層為門廳、配套服務、員工餐廳及其廚房、物業管理用房。上部各層為工業研發用房。

    本次項目為田林路200號低壓變配電所部分的電力監控系統。

    1 需求分析

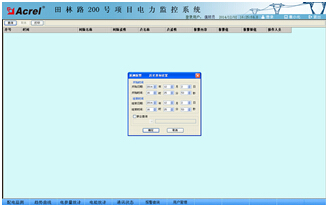

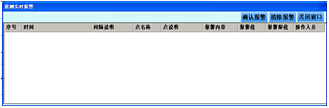

    現場共有兩座0.4KV配電室。電力監控系統需要實現數據集中管理、分析處理。軟件大概功能要求如下：

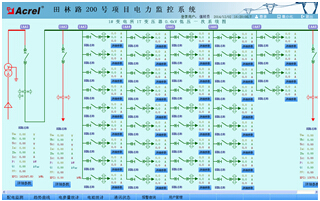

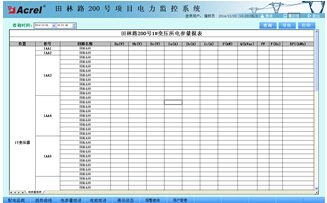

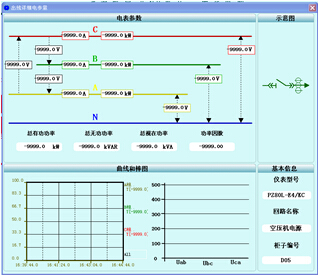

    電壓、電流、功率、功率因數及頻率等監測信息實時刷新，并以一次圖形式直觀動態顯示。各回路子畫面上顯示該回路各電參量、回路名稱、電流越限值等信息。

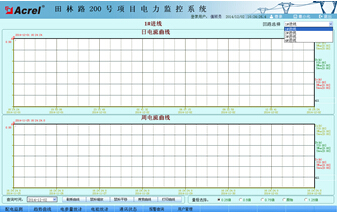

    對各回路的電流繪制趨勢曲線，便于分析該回路配電運行工況。

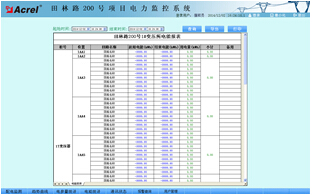

    對各回路的電能集抄功能，并可生成時間段內符合客戶管理需求的用電報表。

    本技術條件適用于田林路200號的0.4KV配電室低壓柜。供方產品應具有高安全性與可靠性、易于擴展、便于維修與維護。供方提供的產品應至少滿足本技術條件，但不僅限于此，其技術性能應滿足對配電室數據監控的要求。

    2 系統方案

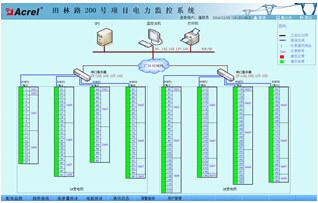

    監控系統主要實現田林路200號變電所的0.4kV配電系統進行用電監控與電能管理。監控范圍為1#變電所、2#變電所的T1、T2、T3、T4變壓器的低壓進線柜、聯絡柜、饋線柜儀表進行遠程實時監控和電能管理。系統接入2#變電所85只多功能電力儀表，分4條總線，總線直接接入本變電所內采集設備；接入1#變電所99只多功能電力儀表，分4條總線，值班室位于1#變電所隔壁值班室，總線直接接入值班室內采集設備，2#變電所采集設備通過光纖將數據上傳至值班室主機，從而在監控主機上實現總線上儀表與監控主機的數據連通。如下圖所示：站控管理層、網絡通訊層和現場設備層。

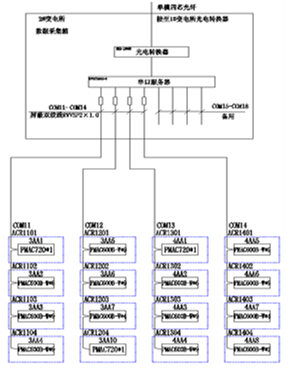

2#變電所網絡拓?fù)鋱D

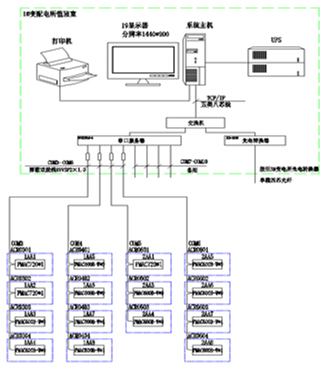

1#變電所網絡拓?fù)鋱D

    1）站控管理層

    站控管理層針對電力監控系統的管理人員，是人機交互的直接窗口。在主要指置于值班室的工控機、顯示器、UPS等。

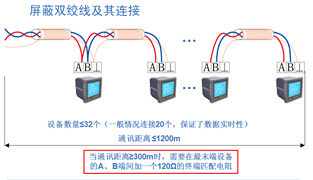

    2）網絡通訊層

    通訊層主要是由NPORT5610-8串口服務器、以太網設備及總線網絡組成。NPORT5610-8串口服務器主要功能是監測現場智能儀表；以太網設備及總線網絡的主要功能是實現數據交互，使配電系統管理集中化、信息化、智能化，極大提高了配電系統的安全性、可靠性和穩定性，真正達到了無人值守的目的。
