某金融中心的智能供配電系統設計
徐霜
安科瑞電氣股份有限公司 上海嘉定 201801
1、工程現狀
本金融中心項目是一座集商業、辦公為一體的超高層綜合型建筑。大樓主體高600米，地上118層，地下5層，總建筑面積約46萬m2。其中裙樓商業9層、10層及以上為辦公，塔樓從豎向上分為8個區域，另外還設有51、52層與83、84層兩個空中大廳。作為城市中心的商業地標，將云集全球熱門商業公司及國內知名企業。
本項目的設計理念為：
1、安全性。作為城市地標性建筑，其政治、經濟地位的重要性，安全應為其首要考慮因素，本項目在依循國際規范標準的基礎之上更對建筑物用電安全作出了更高的標準。
2、舒適性。本項目以人為本，努力營造一種舒適、高效的辦公環境。同時結合智能控制系統提高使用者及管理者的工作便利。

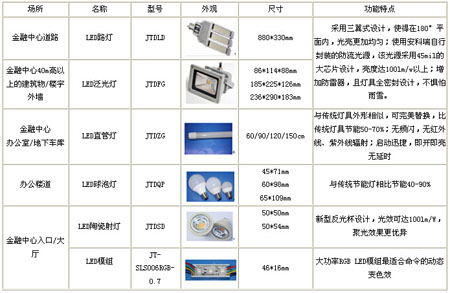

3、節能型建筑。在能源十分緊張的情況下，電氣工程采取節能設計是非常必要的。電氣工程節能設計，是為了滿足人的正常需要后，通過技術創新，減少電氣工程能源消耗，提高能源的使用效率，符合電氣工程的節能要求。
4、智能型建筑。本項目工程系統龐大，必然給后期物業管理、維護和檢修帶來繁重的工作量，故在本設計中合理使用智能化系統，以節約人力、財力。
2、變配電設計
依據相關規范進行負荷分級，根據工程特點，由市政引入3組兩用一備10kV專線電源分別為地下室制冷機房負荷（1號高壓配電室）、地下室至塔樓42層以下負荷（2號高壓配電室）、塔樓43及以上符合（3號高壓配電室）供電。本工程電源編號為1#~9#電源，其中1# ，3#，5#，7#，9#與2#，4#，6#，8#電源分別為引自不同110kV城市變電站，且本工程要求引自同一變電站的不同變壓器母線段。主備用電源組合方式及所帶負荷如表1。
表1 主備用電源組合方式及所帶負荷
2.1 10kV配電
主備用電源關系如圖1所示。每一條回路都可在保證任一條主用回路電源故障檢修時，備用回路電源可帶100%負荷或兩路主用同時斷電時可帶100%一二級負荷。
圖1 主備用電源關系
10kV配電柜采用可抽出式、全封閉型、中置滑架式結構，柜體具有可靠的防止無操作的“五防”裝置，10kV斷路器采用真空式。進線柜安裝安科瑞公司的微機線路保護裝置，采用過電流、速斷保護；變壓器出線柜安裝安科瑞公司的微機變壓器保護裝置，采用過電流及速斷保護、接地保護、變壓器非電量保護（高溫告警、超溫跳閘保護）等；電壓互感器柜安裝安科瑞公司的微機PT監測裝置，實時監測PT電壓，并對PT進行過電壓、欠電壓等保護；電機出線柜安裝安科瑞公司的微機電動機保護裝置，采用過電流及速斷保護、接地保護、負序電流保護等。

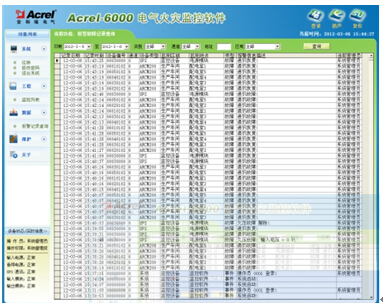

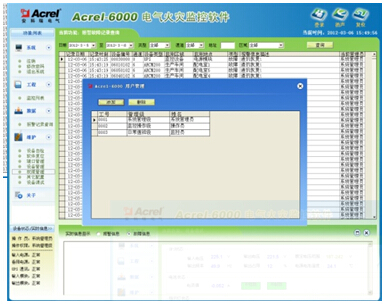

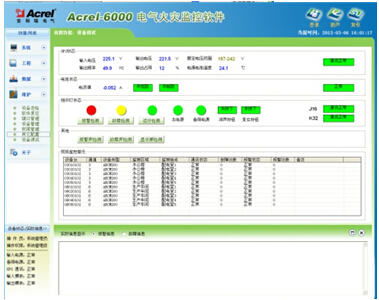

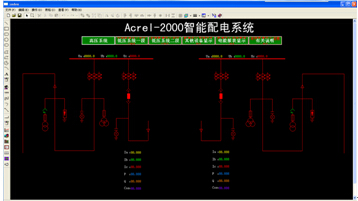

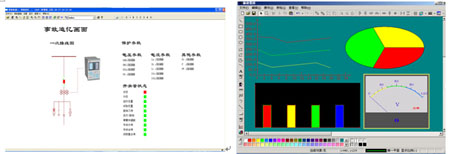

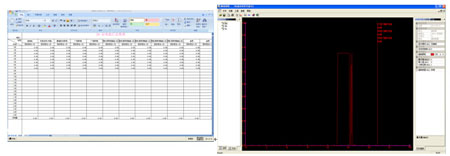

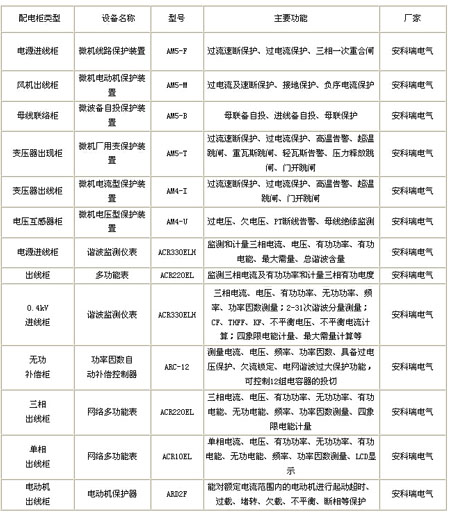

10kV配電柜上配置的二次設備見表2。
表2 配電柜二次設備
2.2 變壓器

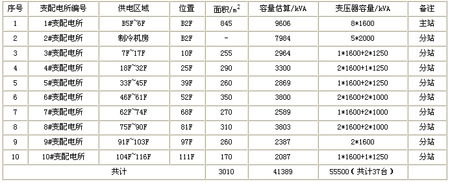

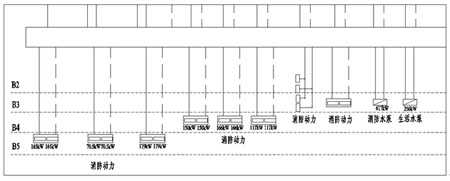

從設備投資、用銅量、電壓降、有供電能損耗以及變配電所的使用面積等多方面進行系列比較，變配電所選址按下述方案進行，主站設置在B2層，分站設置在10、25、39、52、68、81、97、111層。
