摘要
全彩LED顯示墻異步控制卡以成本低，集中管理等特點，逐漸成為全彩LED顯示墻控制卡的主流。AM335x具有豐富的硬件外設，基于Linux的軟件方案，包含GPU Composition模塊能提供完整的多圖層疊加縮放等功能，十分適合全彩LED顯示墻的異步控制卡應用。本文將從硬件和軟件兩個方面介紹基于AM335x提供的相應解決方案。
1 全彩LED顯示墻控制卡簡介
全彩LED顯示顯控制卡根據控制方式，可以分顯兩大顯：同步控制卡和異步控制卡。
1.1 同步控制卡
全彩LED同步顯示墻主要由PC，同步控制卡和LED顯示模塊組三部分組成，其連接方式如下：
圖1 同步控制模塊圖
同步控制卡將DVI信號轉成LED顯示模組所需要的視頻信號格式，而且用以太網的方式傳輸給LED顯示模組。同步控制卡本身不做視頻解碼等處理，僅做格式轉換。因此，一般采用FPGA實現該功能。
1.2 異步控制卡
全彩LED異步顯示墻由異步控制卡和LED顯示模組組成，其連接方式如下：
圖2 異步控制卡模塊圖
由上圖，異步控制卡主要由兩個大的部分組成：
•視頻處理模塊。
在此模塊中，SOC從網口得到視頻流以及UI的素材，進行視頻解碼和UI 繪制，最后通過LCD接口傳送給 FPGA。
•視頻信號轉換模塊。
在此模塊中，FPGA將視頻信號轉換成LED顯示模組所需的信號，并通過網口輸出，該功能和同步控制卡的 功能一樣。
對比兩種方案，可見異步控制卡具體有成本低，便于集中管理的特點。
2 異步控制卡系統分析
下面從硬件和軟件兩個方面分析其主芯片的系統需求。
2.1 硬件部分

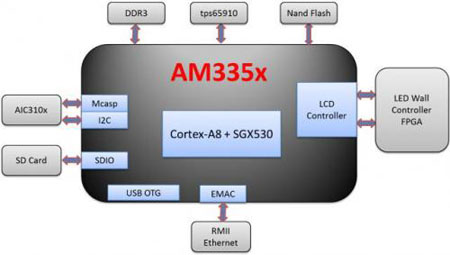

從硬件上看，視頻處理模塊部分主要由最小系統和外圍模塊兩大部分組成。
•最小系統
1.最小系統由主芯片，電源系統，DDR和存儲四部分組成。
2.不同級別的全彩屏對SOC的處理能力有不同要求，具體的要求在軟件部分有說明。
•外圍模塊
1.音頻接口，LCD接口。即LED顯示墻的基本需求。
2.網絡接口。百兆甚至千兆網口可以有效保證顯示內容更新的高效性。
3.USB接口。便于系統升級，以及擴展基于USB各種外設。
4.SD卡/TF卡支持。便于系統升級以及內容的本地更新。
此外，異步卡一般和LED顯示墻一起放置于室外，所以需要可工作在寬溫度范圍的工業級芯片。
2.2 軟件部分
軟件部分主要由操作系統和應用軟件兩大部分組成。
2.2.1 操作系統
在異步控制卡行業中，主流系統選擇了Linux。
2.2.2應用軟件
應用軟件主要包含三個部分：

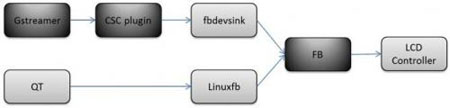

•多媒體部分。
用于對音視頻碼流的解碼。
全彩屏主要分為高端和中低端兩個檔次：
1.高端，視頻分辨率以及顯示分辨率要求在720p分辨率以上。
2.中低端，視頻分辨率以及顯示分辨率在640x480以內。
- 1
- 2
- 3
- 4
- 5
- 總5頁
