Acrel-2000電力監控系統在崇明省陳家鎮濱江生態休閑運動居住社區4號地塊（三期）的應用

徐霜1

1安科瑞電氣股份有限公司，上海 嘉定 201801；

    摘要：介紹崇明省陳家鎮濱江生態休閑運動居住社區4號地塊（凱悅酒店），采用智能電力儀表，采集配電現場的各種電參量和開關信號。系統采用現場就地組網的方式，組網后通過現場總線通訊并遠傳至后臺，通過Acrel-2000型電力監控與電能管理系統實現變電所配電回路用電的實時監控和管理。

    0 概述

    崇明島地處長江口，是中國第三大島，素來被譽為“長江門戶，東海瀛洲”，也是世界上最大的河口沖積島和沙島。由世界500強中化集團旗下方興地產與世界著名的高端酒店管理集團凱悅酒店集團強強聯手建設的崇明金茂凱悅酒店，位于上海崇明島中國國家地質公園東灘濕地項目?jī)?nèi)，占地約5萬平方米，總建筑面積約18萬平方米。酒店由美國JWDA建筑師事務所、WILSON和貝爾高林分別擔綱建筑設計、室內設計和景觀設計，充分發揮生態資源優勢，成為崇明生態島上首個五星級酒店。

    崇明金茂凱悅酒店以現代中式風格為整體建筑格調，與周邊生態環境自然融合，在時尚現代的基礎上融入上海本土元素和度假風格，擁有餐飲、游泳池、健身等多項休閑娛樂設施，同時宴會、大型會議等星級配套一應俱全，提供全方位禮賓服務。同時酒店將與建設中的72洞海島高爾夫球場、國際賽事級馬球場、海船級游艇碼頭、東灘水世界主題樂園、直升飛機停機坪、國際會議中心和高端別墅群等一起，共同打造出世界級的高端旅游度假勝地。

    崇明金茂凱悅酒店東南側運動會所地下一層設有一座開關站，與周邊酒店距離主變方向大于12米，側變方向大于8米，不會對附近游客產生影響，周圍電磁場環境為一級安全區。

    本次項目為崇明金茂凱悅酒店的高壓和低壓變電所部分的電力監控系統。

    1 需求分析

    現場共有一座變電所分為高壓和低壓兩部分。電力監控系統需要實現數據集中管理、分析處理。軟件大概功能要求如下：

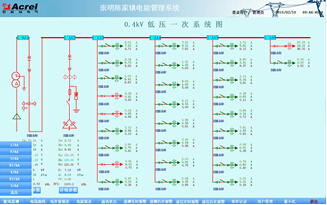

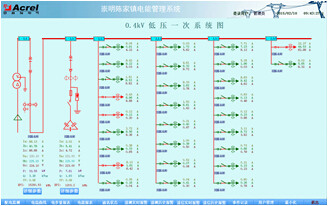

    電壓、電流、功率、功率因數及頻率等監測信息實時刷新，并以一次圖形式直觀動態顯示。各回路子畫面上顯示該回路各電參量、回路名稱、電流越限值及開關狀態等信息。

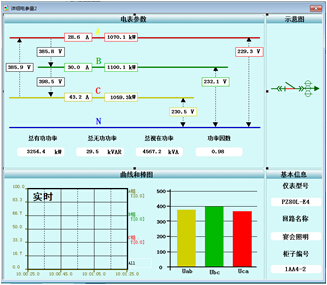

    對各回路的電流繪制趨勢曲線，便于分析該回路配電運行工況。

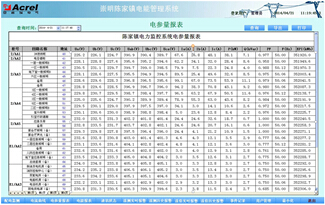

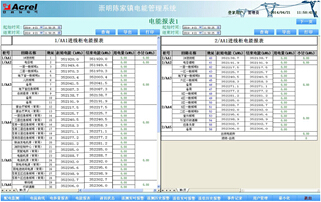

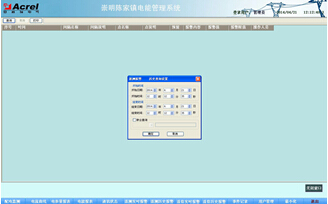

    對各回路的電能集抄功能，并可生成時間段內符合客戶管理需求的用電報表。

    本技術條件適用于崇明省陳家鎮濱江生態休閑運動居住社區4號地塊（凱悅酒店）的配電室低壓柜以及高壓柜。供方產品應具有高安全性與可靠性、易于擴展、便于維修與維護。供方提供的產品應至少滿足本技術條件，但不僅限于此，其技術性能應滿足對配電室數據監控的要求。

    2 系統方案

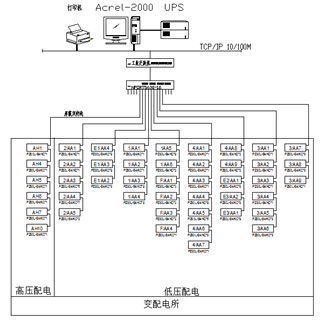

    監控系統主要實現崇明省陳家鎮濱江生態休閑運動居住社區4號地塊（凱悅酒店）變電所的10/0.4kV配電系統進行用電監控與電能管理。監控范圍為變電所T1、T2、T3、T4變壓器的低壓進線柜、聯絡柜、饋線柜及高壓側儀表進行遠程實時監控和電能管理。系統接入181只多功能電力儀表，分9條總線，值班室位于本變電所內，總線直接接入值班室內采集設備，從而在監控主機上實現總線上儀表與監控主機的數據連通。如下圖所示：站控管理層、網絡通訊層和現場設備層。

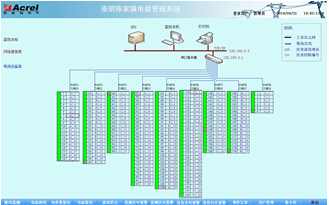

網絡拓?fù)鋱D

    1）站控管理層

    站控管理層針對電力監控系統的管理人員，是人機交互的直接窗口。在主要指置于值班室的工控機、顯示器、UPS等。

    2）網絡通訊層

    通訊層主要是由NPORT5630-16串口服務器、以太網設備及總線網絡組成。NPORT5630-16串口服務器主要功能是監測現場智能儀表；以太網設備及總線網絡的主要功能是實現數據交互，使配電系統管理集中化、信息化、智能化，極大提高了配電系統的安全性、可靠性和穩定性，真正達到了無人值守的目的。

    3）現場設備層

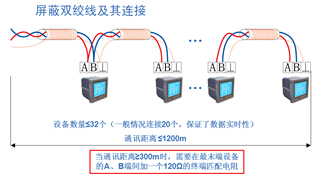

    現場設備層是數據采集終端，主要由智能儀表組成，智能儀表通過屏蔽雙絞線RS485接口，采用MODBUS通訊協議總線型連接接入通訊服務器，經通訊服務器到達該配電間監控主機進行組網，實現遠程控制。
