力科發布MDA800系列電機驅動分析儀

    近期，力科（Teledyne LeCroy）發布了MDA800系列電機驅動分析儀（MDA），該設備將三相功率分析儀的靜態（穩態）計算能力，獨特的動態三相電源和電機的機械分析功能與高帶寬（1 GHz）的控制系統結合為一臺儀器。

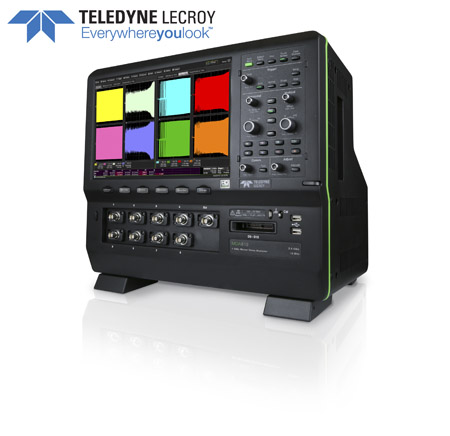

    電機驅動器分析儀（MDA）搭載于HDO8000示波器平臺上。該平臺標配8個輸入通道（16個數字通道可選），擁有12位垂直分辨率，2.5 GS/s的實時采樣率，高達1GHz的帶寬和高達250 Mpts的單通道采集存儲。擁有一整套完整的串行觸發/解碼和分析軟件選項，以及多種電壓和電流探頭。

    電機制造商，電機驅動，變頻驅動，變速驅動系統，工業自動化和運動控制設備領域?qū)⒊蔀樵撾姍C(jī)驅動分析儀（MDA）的主要應用場所。需要在自身產品中集成電機應用的研發人員可以利用該產品，幫助完善控制系統和驅動系統的設計。當然，對于不含電機驅動應用的三相交流電系統，電機驅動分析儀（MDA）同樣可以進行專業的分析和調試。

    完整的電機驅動系統驗證和調試能力

    一個完整的驅動系統是三相功率電子的復雜組合，電機/機械模擬和數字傳感器，以及嵌入式控制，帶有多種復雜的模擬，數字，串行數據以及脈寬調制信號。傳統的8位示波器能夠捕獲更高速率的嵌入式控制系統或者功率晶體管的行為。功率分析儀是一個單一的只測量“黑盒子”輸入輸出的驅動功率和效率，只能提供有限的、無法進行波形捕獲的嵌入式控制或者驅動系統的調試。電機驅動分析儀（MDA）能夠捕獲三相功率部件、單個功率晶體管、以及嵌入式控制系統的波形，并在一個高性能儀器中對功率部件的波形執行相應的三相功率分析，實現對整個電機驅動的全方位調試和分析。

    超越“數字”——更多信息

    多種電壓，電流，功率，相位角/功率因素，以及效率參數從捕獲的電壓和電流波形中計算得到，并以數值表的方法被顯示。該表是用戶可以設置的且和捕獲的波形同時顯示，這些信息等效于通常功率分析儀在“靜止”（穩態）運行模式時的測試信息。

    另外，電機驅動分析儀（MDA）能夠在動態運行條件下提供數值計算。波形能夠顯示任何單個周期的測量參數波動且能夠通過簡單的選中表中的任意一個數字進行“合成”和顯示。該數值波形能夠和電機驅動分析儀（MDA）所捕獲到的任何其它的波形進行時間上的關聯，且能夠?qū)��?fù)雜的電機驅動行為與其它控制或者功率系統波形進行關聯，以調試驅動系統的問題。

    電機驅動動態分析

    電機驅動分析儀最大可提供250 Mpts/Ch長存儲。特別適合電機、電機驅動和三相電的動態響應分析。例如，在10 MS/s采樣率情況下，可以捕獲25秒的連續波形。這有助于深入洞察電機驅動的動態過程，比如啟動、加載、及負載快速變化等過程�？蓪Ⅱ�(qū)動響應問題與控制系統指令、功率部分失效等聯系起來調試。放大和門限模式提供對電壓、電流、機械和其他信號的一鍵式放大顯示。對門限內的放大波形自動按周期綜合顯示并給出數值結果的表格，還能隨著放大區域的滾動而實時更新。這為深入理解驅動系統行為和問題根源提供了方便而有力的方法。

    靈活的設置功能

    直觀的圖形界面提供了設置向?qū)А？梢詫?duì)單相或三相驅動的輸入和輸出進行任意組合設置，同時支持兩瓦特計和三瓦特計計算方法，以及火線-火線到火線-零線電壓轉換。如果使用兩瓦特計方法，HDO8000示波器的8個通道能夠同時測試驅動輸入功率、輸出功率以及電機輸出效率。

    集成了最完整的電機機械參數測量

    電機驅動儀軟件可以方便地集成幾乎所有類型的速度、轉速或位置傳感器，包括模擬和數字（脈沖）轉速表，無刷直流電機的霍爾效應傳感器，正交編碼接口（QEI）, 旋變解碼器等�！　�

    探頭

    Teledyne LeCroy 標準的無源探頭或有源探頭、電流探頭都可以用于電源測試。在多數情況下，用于測量嵌入式控制部分和功率部分的探頭也能用于電源測量，這樣可避免不必要的額外投資。其他類型的電壓和電路測量元器件（電勢或電流變壓器，電流傳感器，洛氏線圈等）也可以方便簡單地集成到電機驅動分析儀。<
