Acrel-2000電力監控系統在宛平路88號地塊的應用
徐霜1
1安科瑞電氣股份有限公司，上海 嘉定 201801；
摘要：介紹宛平路88號地塊，采用智能電力儀表，采集配電現場的各種電參量。系統采用現場就地組網的方式，組網后通過現場總線通訊并遠傳至后臺，通過Acrel-2000型電力監控與電能管理系統實現變電所配電回路用電的實時監控和管理。
概述
工程地點：徐匯區宛平南路88號
項目用途：商辦樓
占地面積、建筑面積：建筑面積8047平米，地上5413平米，地下2634平米

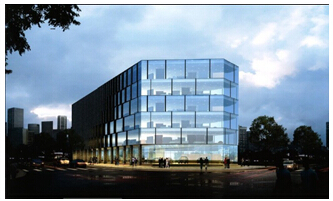

項目概況：宛平南路88號項目位于上海市徐匯區宛平南路和肇嘉浜路交匯處，東鄰宛平南路，北至肇嘉浜路，與徐家匯綠地相呼應，為高檔產品展示和金融經營服務的商務樓，建筑外立面利用漸變手法將古典樣式石材幕墻完美過渡到現代玻璃幕墻樣式。
本項目設計為變配電所部分電力監控系統，變配電所位于地下一層，其中有兩路高壓進線，配有綜合保護裝置，低壓部分，進線柜、饋線柜配有儀表，本電力監控系統只接入低壓部分儀表。
1 需求分析
現場共有一座變配電室，需要實現數據集中管理、分析處理。軟件大概功能要求如下：
電壓、電流、功率、功率因數及頻率等監測信息實時刷新，并以一次圖形式直觀動態顯示。各回路子畫面上顯示該回路各電參量、回路名稱、電流越限值等信息。

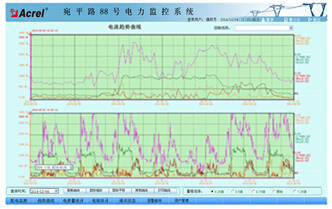

對各回路的電流繪制趨勢曲線，便于分析該回路配電運行工況。

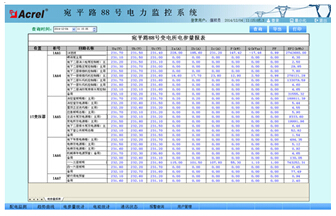

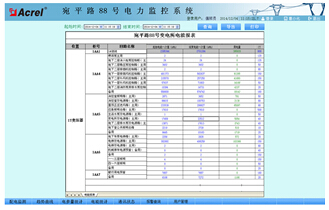

對各回路的電能集抄功能，并可生成時間段內符合客戶管理需求的用電報表。
本技術條件適用于宛平路88號的變配電室。供方產品應具有高安全性與可靠性、易于擴展、便于維修與維護。供方提供的產品應至少滿足本技術條件，但不僅限于此，其技術性能應滿足對配電室數據監控的要求。
2 系統方案
監控系統主要實現對宛平路88號變配電進行用電監控與電能管理。監控范圍為變配電所T1、T2變壓器的低壓進線柜、聯絡柜、饋線柜儀表，共分5條總線，總線直接接入本變電所內采集設備，從而在監控主機上實現總線上儀表與監控主機的數據連通。如下圖所示：站控管理層、網絡通訊層和現場設備層。

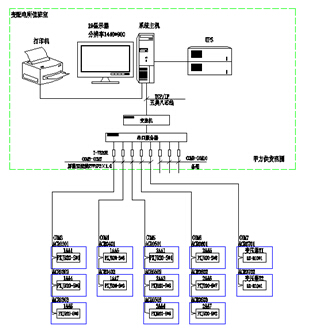

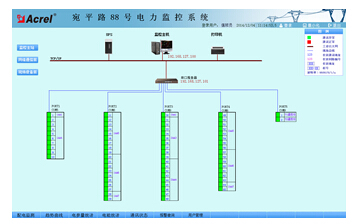

系統網絡拓撲圖
1）站控管理層
站控管理層針對電力監控系統的管理人員，是人機交互的直接窗口。在主要指置于值班室的工控機、顯示器、UPS等。
2）網絡通訊層
通訊層主要是由NPORT5610-8串口服務器、以太網設備及總線網絡組成。NPORT5610-8串口服務器主要功能是監測現場智能儀表；以太網設備及總線網絡的主要功能是實現數據交互，使配電系統管理集中化、信息化、智能化，極大提高了配電系統的安全性、可靠性和穩定性，真正達到了無人值守的目的。
3）現場設備層
現場設備層是數據采集終端，主要由智能儀表、綜合保護裝置組成，智能儀表通過屏蔽雙絞線RS485接口，采用MODBUS通訊協議總線型連接接入通訊服務器，經通訊服務器到達該配電間監控主機進行組網，實現遠程監控。

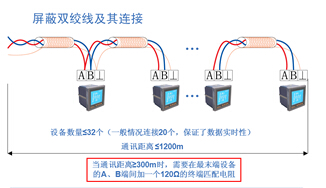

智能儀表現場連接示意
現場儀表以手拉手方式通過屏蔽雙絞線(RVVSP2*1.0)進行通訊連接，每根總線連接智能儀表數量在20只左右，然后將數據上傳至串口服務器NPORT5610-8，進而將數據上傳至當?shù)乇O(jiān)控終端。具體連接示意圖如下所示：
低壓進線和饋線回路采用多功能儀表，它能測量所有常規電力參數，如：三相電壓、電流、功率因數、頻率、有功電度、無功電度。
3 系統功能
功能特點

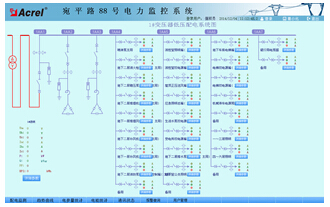

本系統采用全中文界面，操作簡單方便；運行穩定可靠；系統具有一次系統圖顯示，模擬圖顯示和網絡結構圖顯示；系統提供了友好的人機交互界面，一切操作均可在界面上進行，而且具有遠程顯示功能。

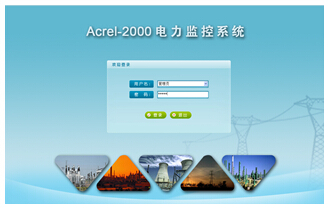

登錄界面
為保障系統安全穩定運行，設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如配電回路名稱修改等）。定義不同級別用戶的登錄名、密碼及操作權限，為系統運行維護管理提供可靠的安全保障。將用戶的級別分為操作工、工程師、系統管理員這三個等級，每個等級可以單獨賦給不同的操作權限，包括進入運行、退出運行、遙控操作、報表管理系統管理員為最高等級用戶，高一級的用戶可以添加、刪除下一級別的用戶。
監控系統界面分為三塊，標題界面、配電系統界面和菜單切換界面。
標題界面中顯示當前登錄用戶及系統當前時間。

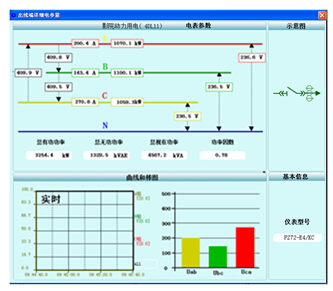

系統界面中顯示當前界面對應各種參數。
