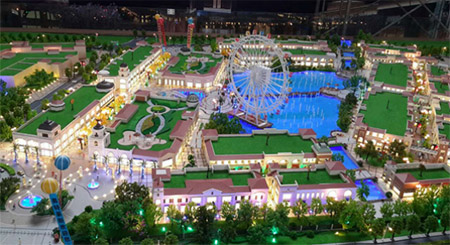

Acrel-6000/B電氣火災監控系統在南京湯山百聯奧特萊斯的應用

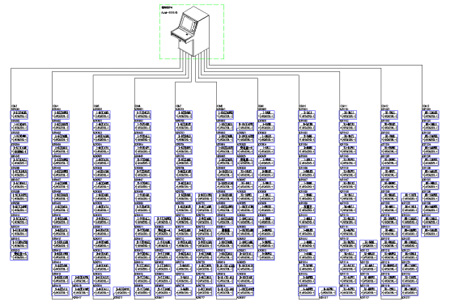

    2）網絡通訊層

    通訊介質：系統主要采用屏蔽雙絞線，以RS485接口，MODBUS通訊協議實現現場設備與上位機的實時通訊。

    3）現場設備層

    現場設備層是數據采集終端，主要為ARCM200L-I剩余式電氣火災監控探測器。ARCM200型剩余電流式電氣火災監控探測器，是針對 0.4kV 以下的TT、TN 系統設計的，通過對配電回路的剩余電流、導線溫度、過電流、過電壓等火災危險參數實施監控和管理，從而預防電氣火災的發生。產品采用先進的微控制器技術，集成度高，體積小巧，安裝方便，集智能化，數字化，網絡化于一身，是建筑電氣火災預防監控、系統絕緣老化預估等的理想選擇。產品符合 GB14287.2-2005《電氣火災監控系統 第2部分：剩余電流式電氣火災監控探測器》的標準要求。

    現場總線連接的分布式I/O控制器構成數據采集終端，向數據中心上傳采集的數據。測量探測器擔負著最基層的數據采集任務，其監測的數據必須完整、準確并實時傳送至監控主機。便于運行人員監控現場設備運行狀態，故障報警等情況，有效預防火災事故發生。

    3 系統特點和工作原理

    電氣火災監控系統的特點在于剩余電流電監控方面屬于先期預報警系統。與傳統火災自動報警系統不同，電氣火災監控系統早期報警是為了避免損失，而傳統火災自動報警系統是為了減少損失。所以，這就是說為什么不管是新建或是改建工程項目，尤其是已經安裝了火災自動報警系統的單位，仍需要安裝電氣火災監控系統的根本原因。

    電氣火災監控系統測量剩余電流和溫度兩個物理量。

    剩余電流測量是根據基爾霍夫電流定律：在同一時刻，電路中流入和流出一個節點的電流矢量和為零。以TN-S系統為例，將A/B/C/N同時穿過剩余電流互感器，當系統未發生漏電時，流入和流出剩余電流互感器的電流矢量和為零，此時，剩余電流互感器感應出的二次電流也為0;當某相對大地發生漏電，此時流入和流出剩余電流互感器的電流矢量和不再為零，其大小等于從大地流走的電流即漏電流。此漏電信號通過剩余電流互感器的二次接線傳輸至電氣火災探測器，經運算放大、A/D轉換后送入CPU，經過一系列算法后，對變化的幅值進行分析、判斷，并與報警設定值進行比較，若超出定值則發出聲光報警信號并上送至后臺電氣火災監控設備。

    溫度測量采用溫度傳感器，一般采用Pt100傳感器進行測量。該種類型的溫度傳感器測溫穩定、量程范圍大，適合在現場監測線纜溫度和環境溫度使用。當溫度發生變化時，Pt100自身阻值發生同比例變化，將該電阻信號傳輸?shù)诫姎饣馂?zāi)探測器，經過一系列信號轉化和運算后，將最終結果同溫度報警定值進行比較，若超出定值則發出聲光報警信號并上送至后臺電氣火災監控設備。

    4 系統介紹

    Acrel-6000電氣火災監控系統是本公司自主研發的用于接收剩余電流式電氣火災探測器等現場設備信號，以實現對被保護電氣線路的報警、監視、控制、管理的運行于計算機的工業級硬件/軟件系統。本系統應用于大型商場、生活小區、生產基礎、辦公大樓、商場酒店等區域的消防控制中心，對分散在建筑內的探測器進行遙測、遙調、遙控、遙信，方便實現監控與管理。本系統采用標準的Modbus現場總線將具有通信功能的探測器相互連接起來，當現場保護線路中的被探測參數超過報警設定值時，能發出報警信號、控制信號，能指示報警部位并保存報警信息。

    主要技術參數

    (1).電源：

    ① 額定工作電壓AC220V（-15% ～ +10%）

    ② 備用電源：主電源欠壓或停電時，維持監控設備工作時間 ≥30 分鐘

    (2).工作制：

    24小時工作制

    (3).通訊方式：

    RS485總線通訊，Modbus-RTU通信協議，傳輸距離1km，可通過中繼器延長通訊傳輸距離

    (4).監控容量：

    ① 監控設備最高可監控1024個監控單元（探測器）

    ② 可配接ARCM系列監控探測器

    (5).監控報警項目：

    ① 剩余電流故障（漏電）：故障單元屬性（部位、類型）

    溫度報警（超溫）： 故障單元屬性（部位、類型）

    ③ 電流故障（過流）： 故障單元屬性（部位、類型）

    監控報警響應時間： ≤30s

    監控報警聲壓級（A計權）：≥70dB／1m

    監控報警光顯示：紅色LED指示燈

    監控報警聲信號：可手動消除，當再次有報警信號輸入時，能再次啟動

    (6).故障報警項目：

    ① 監控設備與探測器之間的通訊連接線發生斷路或短路

    ② 監控設備主電源欠壓或斷電

    ③ 給電池充電的充電器與電池之間的連接線發生斷路或短路

    故障報警響應時間：≤100s

    監控報警聲壓級（A計權）：≥70dB／1m

    監控報警光顯示：黃色LED指示燈

    故障報警聲信號：可手動消除，當再次有報警信號輸入時，能再次啟動

    故障期間，非故障回路的正常工作不受影響

    (7).控制輸出：

    報警控制輸出：組常開無源觸點，容量：AC250V 3A或DC30V 3A

    (8).自檢項目：

    ① 指示燈檢查：報警、故障、運行、主電源、備用電源指示燈

    ② 顯示屏檢查

    ③ 音響器件檢查

    自檢耗時 ≤60s

    (9).事件記錄：

    ① 記錄內容：記錄類型、發生時間、探測器編號、區域、故障描述，可存儲記錄不少于2萬條

    ② 記錄查詢：根據記錄的日期、類型等條件查詢

    (10).操作分級：

    ① 日常值班級：實時狀態監視、事件記錄查詢

    監控操作級：實時狀態監視、事件記錄查詢、探測器遠程復位、設備自檢

    ③ 系統管理級：實時狀態監視、事件記錄查詢、探測器遠程復位、設備自檢，監控設備系統參數查詢、監控設備各模塊單獨檢測、操作員添加與刪除

    (11).使用環境條件：

    ① 工作場所：消防控制室內、有人值班的變配電所（配電室）、有人值班的房間內墻壁上

    ② 工作環境溫度：0℃～40℃

    ③ 工作環境相對濕度：5%～95%RH

    ④ 海拔高度：≤2500m

    基本功能

    (1).監控報警功能：

    控設備能接收多臺探測器的漏電、溫度信息，報警時發出聲光報警信號，同時設備上紅色“報警”指示燈亮，顯示屏指示報警部位及報警類型，記錄報警時間，聲光報警一直保持，直至按顯示屏“復位”按鈕遠程對探測器實現復位。對于聲音報警信號也可以使用顯示屏“消聲”按鈕手動消除。

    (2).故障報警功能：

    通訊故障報警：當監控設備與所接的任一臺探測器之間發生通訊故障時，監控畫面中相應的探測器顯示故障提示，同時設備上的黃色“故障”指示燈亮，并發出故障報警聲音。

    電源故障報警：當主電源或備用電源發生故障時，監控設備也發出聲光報警信號并顯示故障信息，可進入相應的界面查看詳細信息并可解除報警聲響。

    (3).自檢功能：

    檢查設備中所有狀態指示燈、顯示屏、喇叭是否正常。

    (4).報警記錄存儲查詢功能：

    當發生漏電、超溫報警或通訊、電源故障時，將報警部位、故障信息、報警時間等信息存儲在數據庫中，當報警解除、排除故障時，同樣予以記錄。歷史數據提供多種便捷、快速的查詢方法。

    (5).電源功能：

    當主電源發生停電、欠壓等故障時，監控設備可自動切換到備用電源工作，當主電源恢復正常供電時，自動切回到主電源，切換過程中保證監控設備連續平穩運行。

    (6).對探測器控制功能：

    通過監控軟件操作，可對連接到本設備的所有探測器進行遠程復位控制。

    (7).權限控制功能：

    為確保監控系統的安全運行，監控設備軟件操作權限分為三級，不同級別的操作員具有不同的操作權限。

    該系統自投運以來，運行良好，在預防電氣火災方面發揮了重要作用，獲得了客戶對產品和公司的認可與信賴。

    參考文獻

    [1].任致程 周中. 電力電測數字儀表原理與應用指南[M]. 北京. 中國電力出版社. 2007. 4

    [2].周中.電力儀表在大型公共建筑電能分項計量中的應用[J].現代建筑電氣 2010. 6

    作者簡介

    徐霜，女，本科。任職單位：現任職于安科瑞電氣股份有限公司<
