交換式濾波器預選功能為泰克RSA6120A進行實際環境寬帶測量提供優勢

    在幾乎所有數字RF應用中，一個不可逆轉的發展趨勢是越來越多地使用寬帶信號。越來越多的數據正以越來越快的速度傳送，只有寬帶信號才能滿足需求。
    對RF工程師來說，這意味著測試測量工具必須能夠象窄帶信號一樣有效測量寬帶信號。但直到現在，由于缺少帶有預選濾波器的頻譜儀，不能在沒有明顯失真的情況下處理當前寬帶信號，這使得測量寬度超過40 MHz的信號一直是一個挑戰。

頻譜儀為什么要采用預選技術
    在考察泰克最新推出的RSA6120A實時頻譜儀怎樣解決這個問題前，讓我們先看一下預選技術的重要意義。

    自E.H. Armstrong在1918年發明超外差技術以來，包括頻譜儀的所有類型的無線接收機都采用相同的信號下變頻方法。盡管這種架構擁有眾所周知的優勢，但它有一個缺點，即會同時打開大量的頻譜窗口。這意味著在這些窗口出現的信號會在頻譜儀中轉換，使所需的信號失真。此外，采用諧波混頻技術的頻譜儀會生成大量的假信號，這些信號出現在儀器顯示屏上，很難或不可能把真信號與假信號區分開來。

    對這個問題，在頻譜儀中，最常用的解決方案是使用可調諧預選濾波器，從本振諧波中去掉不想要的混頻器圖像和響應。在微波頻率上，傳統頻譜儀中的預選濾波器基于釔鐵榴石(YIG)技術。磁場內部控制的YIG球體動作會產生從頻譜儀信號路徑中去掉不想要的圖像和響應所需的濾波通帶諧振。對窄帶信號，YIG濾波器也很有效，如下圖所示。

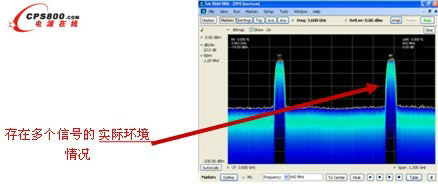

    左面的屏幕截圖表示單個信號，在去掉YIG預選濾波器時，傳統頻譜儀可以在微波頻率范圍內表示這個信號。右面恢復了預選濾波器，顯示了關心的單個信號。
