APC中小型數據中心解決方案

    據了解，在證券、銀行營業網點、電信城域網、設計院及制造業、煙草業等一些企業通常使用的是中小型機房，而這塊市場并沒有受到專業機房廠商的重視，但是這塊市場的發展是可觀的，現在，更多的廠商把目標都投向了中小型機房的解決方案上。

    中小機房的特點

    中小機房的特點的是分散，但數量大，在實施機房項目時，通常是一次性投入，從方案實施、選址開始，到建成、調通并最終投入使用而宣告項目實施完畢。而實施中小企機房項目同樣需要很大的系統管理性，正所謂，麻雀雖小，五臟俱全。

    APC整體機房的構成

    “整體機房”這一概念的推進緣自APC公司對中國市場深入的把握與理解，以及中國用戶的需求，在對市場加以細化分析后，在整體機房解決方案中，特別推出了中小機房系列，專門針對50-200平方米中小機房的不同情況，提供了三檔模塊化標準服務，力求做到更有針對性和更高效率。APC專門針對50-200平方米中小機房的不同情況，提供了簡潔型、精密型、完美型三檔模塊化服務，全部涵蓋建筑裝修、電力供應、空調新風、消防滅火、弱電控制等機房建設的五大部分。從前期規劃選址、中期設計施工、后期調試開通，直至終身維護服務。

    APC整體機房解決方案系統由五部分構成：建筑裝修子系統、動力配電子系統、空調新風子系統、消防報警子系統和弱電監控子系統。

    建筑裝修子系統

    該子系統是整個機房的基礎，主要起到功能區劃分和機房裝飾的作用。根據企業業務系統的需求和設備特點，將機房區域分隔為主機房區域和輔助工作間區域。主機房為放置機架、服務器等設備的預留空間，輔助工作間包括電源室、空調室、輔助操作間等為主機房提供服務的空間。此外，還包括企業中心機房裝修所需要的鋪抗靜電地板、安裝微孔回風吊頂?shù)裙ぷ鳎�確保機房不僅具有美觀大方、時代感強的特點，而且符合氣密性好、不起塵、消防、防靜電、保溫等標準，既能為工作人員提供良好的工作條件，又能為機房設備提供維護保障功能。

    動力配電子系統

    該子系統是整體機房高可用性的后盾。為了保證計算機設備的供電質量，機房場地系統要求具有獨立配電系統、雙路電源進線系統、UPS和發電機組成的不停電系統等，并且要達到一級負荷標準。信息中心機房還需要做到可靠地接地，以保證大型計算機設備的可靠運行。此外，該子系統還包括照明、輔助供電、防雷系統、機房?jī)?nèi)動力電纜的布線等。

    空調新風子系統

    該子系統是運行環境的保障。由于數據中心機房里存放著大量密度很高的各種網絡和計算機設備，不僅產生大量的熱量，而且對環境中的灰塵數量和大小均有很高的要求，這就對空調系統提出了更高的要求。要保證設備的可靠運行，需要機房保持一定的溫度和濕度。同時，機房密閉后只有空調是不行的，還必須補充新風，形成內部循環。此外，還必須控制整個機房里塵埃的數量，對新風進行過濾，使之達到一定的凈化要求。

    消防報警子系統

    該子系統是整體機房安全運行的盾牌。從火警的探測系統來看，它具有溫感、煙感探測器和紅外探頭;對于滅火系統而言，大多數機房采用的是氣體滅火系統。這就要求在整體機房的設計和施工中，必須規劃與建設鋼瓶間、消防控制間和一些管道，從而達到全方位報警和分區滅火，最大限度地提高對火災的防范能力。

    弱電監控子系統

    該子系統是整體機房的神經中樞。整體機房控制室具備高度自動化，要求以最少的維護人員，運用最優化的運營維護手段，來實時監控每一個機房中設備所處的物理環境。其中包括門禁系統、安保系統等，要求對整個機房進行無死角的全方位監控。此外，整體機房集中監控系統包括了機房?jī)?nèi)各種設備(配電盤、發電機、UPS、空調機組、消防探頭、監視圖像等)及環境參數的監測。

    APC整體機房解決方案的優勢

    高可用性：高可用性是對這種機房建設的整體性能來說的。在企業信息系統中，服務器、網絡連接設備的可用性等都相當重要，但是沒有可靠的電力保障，機房的高可用性也無從談起。APC公司給整體機房提供的電力系統包括市電的輸入、不間斷電源的保障、柴油發電機的選配、整個電力系統的綜合布線等各個方面達到一級供電的可用性保障。APC作為全球端到端"網絡不間斷"全面電源解決方案領導廠商，不僅能提供高可靠的的UPS系列產品，而且與世界優秀品牌合作，建立高可靠的不停電供電系統。

    整體性：APC "整體機房" 為客戶提供的是一站式"交鑰匙"工程，降低了采購成本，可減少客戶物力和人力的投入，客戶無需考慮過多的技術細節問題。有了APC整體機房解決方案，就如同為客戶提供一個統一的接口，將所有的設備供貨商、工程承包商、服務供貨商整合在一起，系統化的進行設備配置，保證了整個機房的容量和設備間的配套，滿足當前和未來發展的需要。此外APC為用戶提供永久的合同制的服務，保障了用戶得到長期的甚至終生的服務維護，充分保證了客戶投資的最大利益。

    模塊化：APC為中小機房用戶設計方案時，采用工業化、流水線的運作理念，適時恰當?shù)母鶕?jù)用戶的不同情況和特點以及需求，進行了更優化的組合。在提供的方案中采用了因地制宜的做法，把建筑裝修系統、配電、空調、消防全都做成標準化的方案，制定具有針對性的方案設計，提供模塊化服務模式設計，降低了總體擁有成本 (TCO)。

    模塊化、可擴展系統的優點立即可見，標準化組件有利于快捷的部署流程，所用時間只有數小時，而不是幾周。安裝完成后，就可以為虛擬服務器的運行提供支持，無需擔心過熱問題。采用機柜級制冷和監測，無論硬件改變多么頻繁，數據中心都可以完全控制之中。

    APC InfraStruXure HD-Ready解決方案

    APC InfraStruXure HD-Ready可以幫助您的數據中心適應業務變更的需要，逐步擴展，而不用在初始階段就采用過大的規模。Infra Struxure是完整的解決方案，包括機柜、電源、制冷與軟件，以及內置N+1冗余，從而獲得最佳的可用性。

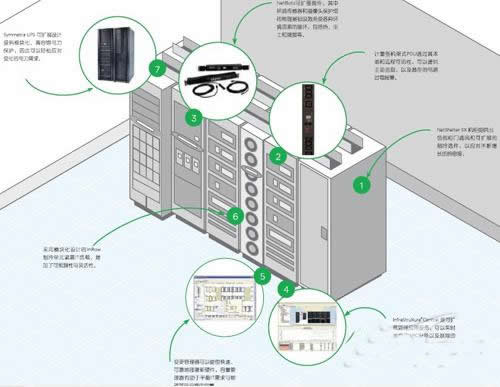

    采用InfraStruXure HD-Ready架構的7項原理

    1.高密度機柜

    采用第三方中立的Netshelter SX機柜，設計規劃合理，可以滿足大功率、高密度服務器的對氣流與電力方面的特殊需求。

    2.計量型機架式PDU

    安裝計量型機架式PDU，可顯示哪些機柜及插口可供高密度服務器使用的容量，而哪些沒有。

    3.機柜內溫度監測

    對重要機柜的柜內的溫度和濕度進行本地或遠程監測

    4.集中監控軟件

    通過一個管理系統便可實時獲取系統中供電、制冷及物理安全和環境的精確到行級、機柜級甚至U級的數據。

    5.容量及變更管理軟件

    根據可用的供電和制冷容量，您可以明確了解下一臺服務器在機柜中最佳的安裝位置，而不是憑空猜測。有效地消除路過載或制冷容量不足導致的宕機。

    6.高效的InRow制冷產品

    創新的可變速風扇反應靈敏，可根據制冷需求動態調整制冷量，實現效率最優化。

    7.靈活的、可擴展的UPS

    當UPS供電需求增加時，可快速并高效的部署，有效的避免過度規劃。可根據需求選擇一個可擴展升級的行級、房間級或設備間級的UPS解決方案。

    應用效果

    APC通過在機房市場為客戶提供整體化解決方案，可以讓客戶在設備選型和安裝調試環節省時省力，在系統安全運行環節省心放心，在售后服務環節省心安心。在保證機房系統安全可靠運行的前提下，APC整體機房解決方案還可以通過設備集中采購降低成本。據初步估算可幫助客戶節省機房總造價投資的20%。■
