凌力爾特推出支持36V輸入的同步降壓型開關穩壓器LT3690

    日前，凌力爾特公司推出能接受 36V 輸入的同步降壓型開關穩壓器 LT3690，該器件在效率高達93% 時，可提供高達 4A 的連續輸出電流。LT3690 在 3.9V 至 36V 的 VIN 范圍內工作，提供 60V 瞬態保護，從而非常適用于汽車應用中常見的負載突降和冷車發動情況。LT3690 的突發模式 (Burst Mode®) 工作僅需要70uA的靜態電流，適用于汽車或電信系統等應用，因為這類應用需要始終保持接通工作和最佳電池壽命。開關頻率從170kHz 到 1.5MHz 是用戶可編程的，從而使設計師能優化效率，同時避開了關鍵噪聲敏感頻段。其4mm x 6mm QFN-26 封裝與高開關頻率相結合，允許使用小的外部電感器和電容器，從而可提供一個占板面積緊湊、熱效率高的解決方案。

    LT3690 采用一個高效率 5.5A、90mΩ 高壓側開關，必要的升壓二極管、振蕩器、控制和邏輯電路都集成到單個芯片中。30mΩ 內部同步電源開關提高了效率，并且不再需要外部箝位肖特基二極管。低紋波突發模式工作可在低輸出電流情況下維持高效率，同時保持輸出紋波低于 15mVPK-PK。特殊設計方法使得在寬輸入電壓范圍內實現了高效率，而且該器件的電流模式拓撲實現了快速瞬態響應和卓越的環路穩定性。其他特點包括外部同步 (從 170kHz 到 1.5MHz)、電源良好標記和堅固的短路保護。

    以 1,000 片為單位批量購買，LT3690EUFE 的價格為每片 4.95 美元。LT3690IUFE經過測試，保證在 -40°C 至 125°C 的工作節溫范圍內工作，千片批購價為每片 5.45 美元。所有版本的器件都有現貨供應。

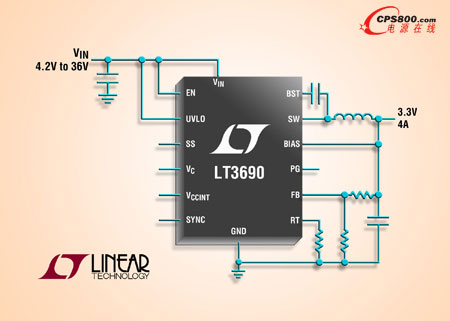

    照片說明：36V、4A (IOUT)、同步降壓型開關穩壓器

    性能概要：LT3690

    ·         寬輸入范圍：在 3.9V 至 36V 的輸入電壓范圍內工作，過壓閉鎖保護電路可安全經受 60V 瞬態

    ·         最大輸出電流為 4A

    ·         集成的 30mΩ N 溝道同步開關

    ·         在 12VIN 至 3.3VOUT 時的 IQ 為 70uA

    ·         低紋波突發模式工作允許輸出紋波 <15mVP-P

    ·         可編程輸入欠壓閉鎖

    ·         0.8V 反饋基準電壓

    ·         輸出電壓范圍為 0.8V 至 20V

    ·         可編程和可同步振蕩器 (170kHz 至 1.5MHz)

    ·         軟啟動和輸出電壓跟蹤

    ·         堅固的抗短路性能性

    ·         電源良好標記

    ·         小型耐熱增強型 4mm x 6mm QFN 封裝■
