智能家居控制器電源解決方案探討

    摘 要：隨著人們生活水平的提高，對住房的安全性能、智能化、舒適化、美觀化、娛樂化提出了新的需求，智能家居的出現正好滿足人們的這些要求。智能家居是以住宅為平臺，利用綜合布線技術、網絡通信技術、智能家居-系統設計方案安全防范技術、自動控制技術、音視頻技術將家居生活有關的設施集成，構建高效的住宅設施與家庭日程事務的管理系統，提升家居安全性、便利性、舒適性、藝術性，并實現環保節能的居住環境。其中供電系統是這一切智能設備的心臟，是各個控制系統正常運行的保障。

    一、引言

    圖一是為某一智能家居結構示意圖，從圖中可以清晰的看到，智能家居由以下幾個方面構成：燈光、插座控制系統；背景音樂系統；電動窗簾、電動門窗等；影音系統；安防系統；綜合布線系統等。由于城市住房的緊湊性，因而這些系統的控制器有一個共性要求—小體積，體積大小一般類似為家庭常見的插排，因此要求系統的控制器供電電源也是小體積，才能符合控制器空間的布板要求。且小巧美觀的控制器和控制面板更便于實現家居裝飾的美觀和舒適。

圖一 智能家居結構示意圖

    二、方案對比

    對于控制器電路的電源設計，在傳統的設計方案中，工程師見到最多的方案一般有兩種：RC阻容式降壓和工頻變壓器降壓，結合圖二和圖三來分析兩種方案的特點。

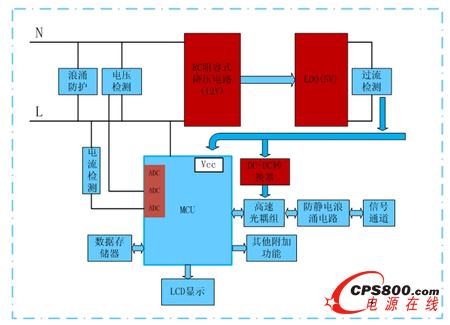

    圖二為RC阻容式降壓電路在控制板上的應用圖，從圖中可以看出，電源主要為主控電路、信號隔離和顯示電路供電。電源方案為在輸入端口處添加浪涌防護電路，確保電源電路工作的可靠性和穩定性；接著是RC阻容式降壓電路進行電壓的轉換，最后經過LDO穩壓芯片輸出一個穩定的工作電壓滿足MCU和信號隔離的供電電源。而在電源的輸出端口，設置的輸出過流檢測電路，在電源工作異常的情況下對后端負載進行保護。該方案的優點在于電路成本低，電源電路占板面積小，非常符合智能家居對小體積、低成本的要求。但是不足的地方在于電源的轉換效率低，輸入電壓波動范圍小，負載值容易受影響，電路調試相對比較復雜，最大的一點就是產品的輸入端與輸出端不隔離，容易造成觸電，有可能危害人身的安全。

圖二 阻容式電源解決方案

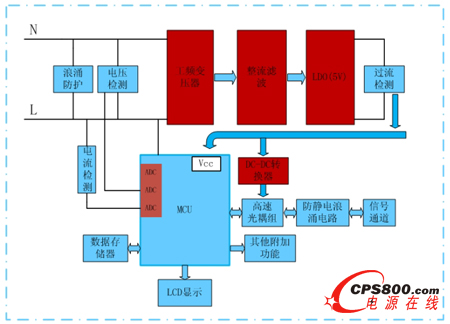

    圖三為變壓器降壓方案，輸入端和輸出端電路和RC阻容式降壓方案一樣，都需要對電壓和后端負載做一定的保護，區別就是功率轉換為變壓器傳輸，由于輸入電壓為市電，市電的交流頻率為50HZ，因此變壓器的體積相對來說會很大，輸入能量經過變壓器傳輸降壓后，通過整流濾波電路和LDO穩壓，最終輸出穩定的負載所需的供電電壓。該方案的優點在于電源電路很好調試，電路結構也很簡單，高壓和低壓部分經過變壓器隔離，提高了安全等級，價格成本相對來說也比較低。但是輸入電壓的范圍受限，最大的缺點就是體積太大，轉換效率地，不滿足智能家居控制器對小體積、節能環保的要求。

圖三 變壓器電源解決方案

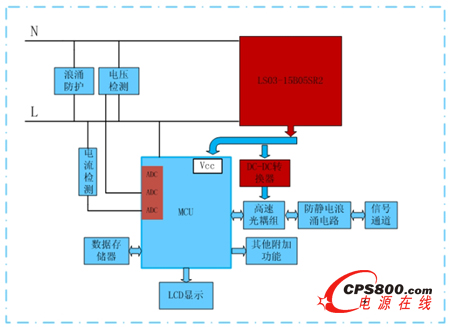

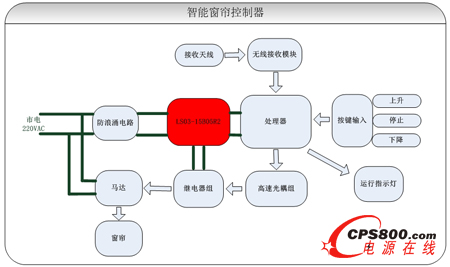

    圖四中采用了開關電源的方案替代RC阻容式降壓和變壓器的方案，通過開關電源本身參數的設計，實現穩壓輸出，且附帶過流、短路等保護功能，從而實現外圍電路簡單，高效率、保護功能齊全的特點。由于開關電源采用高頻控制的方式，內部變壓器可以設計得很小，使得整個開關電源小型化，最終彌補了上述兩種方案的缺點。

圖四 開關電源解決方案
