Maxim Integrated高精度、高速數據采集系統提供經過驗證的FPGA模擬I/O設計，有效加速產品上市

    Maxim Integrated Products, Inc. (NASDAQ: MXIM)推出高速、18位數據采集系統(DAS)參考設計MAXREFDES74#，幫助FPGA工程師加快基于FPGA控制系統的評估和驗證，以及產品的上市進程。

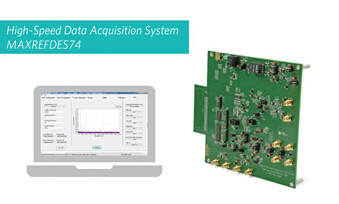

    如何實現高精度、高速數字控制環路是擺在設計人員面前的一個難題。現在，MAXREFDES74# DAS能夠為要求高精度、高速數據轉換的FPGA數字處理系統提供18位數據采集模擬輸入和輸出前端。MAXREFDES74#可直接插入標準FPGA I/O擴展口(FMC)，參考設計包含完備的硬件、用于Zynq FPGA的固件、Maxim易于使用的PC-GUI以及Gerber文件。通過功能強大的在線GUI工具顯示信號鏈路的性能，無需示波器或其它設備生成信號并進行信號分析，大大簡化了評估和驗證過程。MAXREFDES74#作為面向FPGA系統的模擬輸入和輸出方案，可直接用于設計生產。該參考設計可靈活用于多種工業和醫療應用，包括：測試測量、儀器儀表、工業自動化和過程控制。

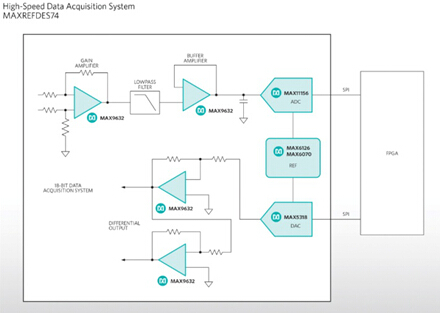

    該MAXREFDES74＃參考設計基于Maxim先進的、高精度、低功耗數據轉換器進行高速、18位、高精度數據采集。MAXREFDES74＃設計可作為一個電路模塊，應用于高速、低功耗、高精度數據采集和控制系統，適用于工業過程控制和自動化、配電和自動化高速保護系統。通過改變ADC和DAC引腳兼容的16位器件，如MAX11166 和MAX5316，也可以測試16位數據采集系統。

    主要優勢

    簡化設計、加速上市：性能優異且經過驗證的設計和GUI有效簡化系統驗證、校準、數據分析過程，通過完備方案優化性能。

    應用靈活：與16位或18位信號鏈IC引腳兼容，適用于多種面向不同應用的FPGA系統。

    高精度、高速性能：16位和18位方案具有優異的精度和準確度，內置快速SAR數據轉換器可實現高速數據轉換。

    評價

    Maxim Integrated高精度轉換器業務經理Carmelo Morello表示：“兼具高性能電路及Maxim功能強大且易于使用的GUI，為設計人員提供完備的參考設計，加速產品上市進程。”

    Avnet Electronics Marketing全球技術市場副總裁Jim Beneke表示：“經過驗證的模擬I/O設計能夠幫助設計工程師充分發揮SoC和FPGA的優勢，Maxim的這一方案配合Avnet的Zedboard™可幫助SoC和FPGA設計工程師快速、方便地驗證其控制系統。”

    供貨及價格信息

    該電路板在Maxim官網及特許經銷商處的報價為95美元。另免費提供評估軟件、GUI、Gerber文件。

    關于其它參考設計的相關信息，請訪問Maxim參考設計中心。
