開口式電流互感器在半導體行業中的應用

    1.2工作原理

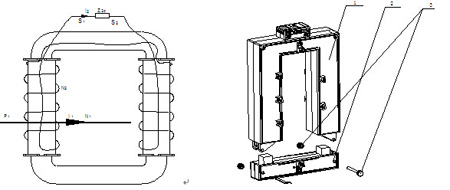

   工作原理如圖1所示，開口電流互感器的一次繞組串聯在被測線路中，I1為線路電流即電流互感器的一次電流，N1為電流互感器的一次匝數，I2電流互感器二次電流（通常為5A、1A），N2為電流互感器的二次匝數，Z2e為二次回路設備及連接導線阻抗。當一次電流從電流互感器P1端流進，P2端出，在二次Z2e接通的情況下，由電磁感應原理，電流互感器二次繞組有電流I2從S1流過，經Z2e至S2，形成閉合回路。由此可得電流在理想狀態下I1×N1=I2×N2，所以有I1/I2=N1/N2=K，K為電流互感器的變比。但是由于開口式電流互感器的鐵芯切開后，使鐵芯的性能很差，所以必須將的鐵芯截面積加大，而且提高安匝數，將I1×N1=I2×N2≥100AN。

圖2 圖3

1-開口電流互感器的上體，2-開口電流互感器的下體，3-安裝螺絲、螺母

    1．3產品選型

    開口式電流互感器是在傳統低壓母線式電流互感器的基礎上進行研發，兼容電纜和銅排安裝方式，根據一次電流的測量范圍，100A-5000A采用分體式設計方案，可以分為測量用開口式電流互感器和保護用開口式電流互感器。

圖4 AKH-0.66 K系列開口式低壓電流互感器

    AKH-0.66K系列開口式電流互感器主要應用于配電系統改造項目，安裝方便，無須拆一次母線，亦可帶電操作，不影響客戶正常用電，為用戶改造項目節省人力、物力、財力，提高效率。該系列電流互感器可與繼電器保護、測量以及計量裝置配套使用。

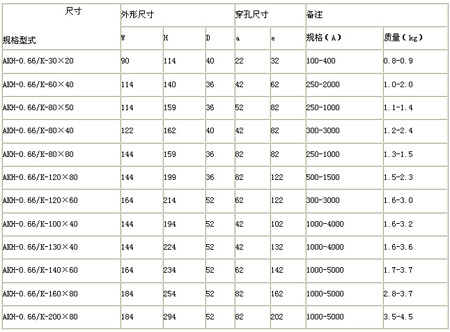

    開口電流互感器規格尺寸表：

    1.4產品安裝

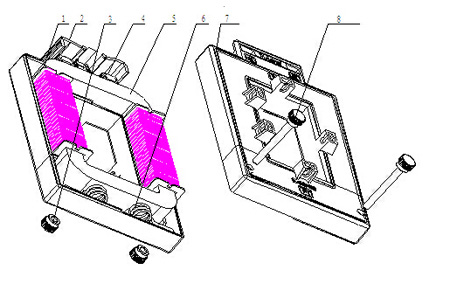

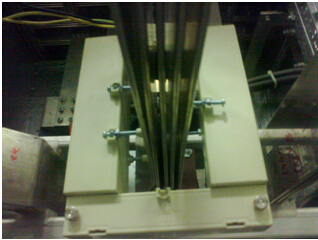

    如圖3所示，將互感器的安裝螺絲、螺母打開，卸下互感器的下體，將所有互感器防止在安裝現場，然后將互感器的二次接到測量、保護裝置；將互感器的上體裝入配電系統的一次母排，合上互感器的下體，將互感器的安裝螺絲穿過互感器上、下體的固定孔，擰上螺母，將互感器的上、下體固定在一起，然后將互感器通過互感器兩側的安裝固定孔將互感器固定在母排上，完成互感器的安裝。整個過程比較快速簡單。

    2.產品應用

    開口電流互感器主要應用在配電改造項目中，開口式電流互感器同常規閉口互感器一樣輸出為標準的5A或1A，測量精度高，容量大，可與測量儀器、儀表配套使用，部分產品過載能力強可與裝置配套使用。

    2.1應用實例

    1）方案一

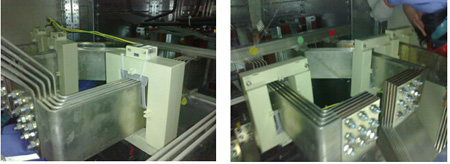

    以上海宏利半導體低壓饋線為例如圖4所示，每條饋線均需測量三相電流,將電流信號供給繼電器,以防止系統電流過載或短路。每條饋線的A相、B相、C相的一次母排規格為120×10×3，銅排高度1.5米，每相額定電流為2500A,采用AKH-0.66/120×50II 閉口式電流互感器采集電流信號，施工時,必須拆卸每相銅排,每相銅排重量為480kg,所以安裝人員至少需要2人,至少需要3個小時才能拆卸完畢。互感器安裝接線20分鐘,安裝銅排還需要3個小時.那么每條饋線至 少需要19個小時才能安裝完畢,而工廠必須停電20小時左右.
