安科瑞電力監控系統在山東齊魯增塑劑的應用

徐霜

安科瑞電氣股份有限公司，上海 嘉定 201801

    摘要：介紹安科瑞電力監控系統，采用智能電力儀表采集分布在變電所的48塊多功能網絡電力儀表的各種電參量。系統采用現場就地組網的方式，組網后通過現場總線通訊遠傳至監控后臺，通過電力監控系統實現對變電所配電回路用電的實時監控和管理。

    0 概述

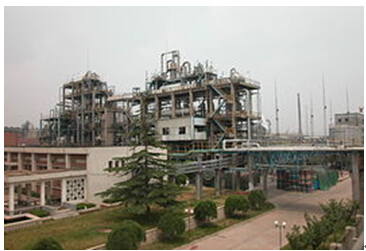

    山東齊魯增塑劑股份有限公司位于山東省淄博市，始建于1989年，總資產 8億元，具備生產能力增塑劑40萬噸／年，苯酐7萬噸／年，主要產品有苯酐、810酯、DOP、DBP、DIBP、DIDP、DINP等品種。

    安科瑞電氣股份有限公司于2013年6月承接山東齊魯增塑劑股份有限公司新建辦公樓配電室電力監控系統的設計與實施，配電系統共有2路0.4kV電源進線、2路無功補償、44路0.4kV電源出線組成。

    1、客戶需求

    現場48個電壓回路的儀表分布在同一個變電所，電力監控系統要求實現數據集中管理、分析處理。軟件大概功能要求如下：

    1、集中采集48個回路低壓儀表的數據并在一次系統圖界面顯示。

    2、各個回路的電流越限時，系統通過聲光告警通知被管理人員，及時消除安全用電隱患。

    3、需實時和歷史分析各個回路的用電趨勢，便于削峰填谷，錯峰供電和生產。

    4、能夠查看具體某個回路或幾個回路每天的用電量，并可通過報表進行對比。

    根據用戶需求，需要對現場變配電所通過現場總線進行組網并建立電力監控系統（主要是數據的實時監控），在控制中心值班室內設置監控平臺，對48個回路實時監測、統計、分析，以保證用電的安全、可靠和高效。

    2、系統結構描述

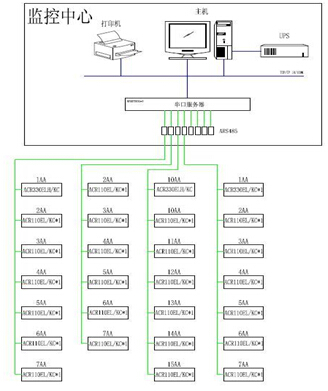

    本系統采用分層分布式結構進行設計，即站控管理層、網絡通訊層和現場設備層，項目組網圖如下，現場48個低壓回路的多功能網絡電力儀表表經RS485現場總線連接至串口服務器，然后通過以太網傳輸至現場監控主機，實現數據的采集，存儲，處理，顯示和上傳如圖（1）所示：

圖（1）電力監控系統網絡拓?fù)鋱D

    間隔設備層主要為：多功能網絡電力儀表，分別對應相應的一次設備分散安裝在同一配電室的電氣柜內，這些裝置均采用RS485通訊接口，通過現場MODBUS總線組網通訊，實現數據現場采集。

    網絡通訊層主要為：通訊服務器，其主要功能為把分散在現場采集裝置集中采集，同時遠傳至站控層，完成現場層和站控層之間的數據交互。

    站控管理層：設有高性能工業計算機、顯示器、UPS電源、打印機等設備。監控系統安裝在計算機上，集中采集顯示現場設備運行狀況，以人機交互的形式顯示給用戶。

    建設完成后的多功能網絡電力儀表均采用RS485接口和MODBUS-RTU通訊協議，RS485采用屏蔽線傳輸，一般都采用二根連線，接線簡單方便；通訊接口是半雙工通信即通信的雙方都可以接收、發送數據但是在同一時刻只能發送或接收數據，數據最高傳輸速率為10Mbps。

    RS485接口是采用平衡驅動器和差分接收器的組合，抗噪聲干擾能力增強，總線上允許連接多達32個設備，最大傳輸距離為1.2km。

    3、電力監控系統主要功能

    3.1 數據采集與處理

    數據采集是電力監控的基礎，數據采集主要由底層多功能網絡儀表采集完成，實現遠程數據的本地實時顯示。需要完成采集的信號包括：三相電壓U、三相電流I、頻率Hz、功率P、功率因數COSφ、電度Epi、遠程設備運行狀態等數據。

    數據處理主要是把按要求采集到的電參量實時準確的顯示給用戶，達到電力監控的自動化化和智能化要求，同時把采集到的數據存入數據庫供用戶查詢。

    3.2 歷史事件

    歷史事件查看界面主要為用戶查看曾經發生過的故障記錄、信號記錄、操作記錄、越限記錄提供方便友好的人機交互，通過歷史事件查看平臺，您可以根據自己的要求和查詢條件方便定位您所要查看的歷史事件，為您把握整個系統的運行情況提供了良好的軟件支持。

    3.3 數據庫建立與查詢

    主要完成遙測量和遙信量定時采集，并且建立數據庫，定期生成報表，以供用戶查詢打印。

    3.4 運行負荷曲線

    負荷趨勢曲線功能主要負責定時重要回路電流和功率負荷參量，自動生成運行負荷趨勢曲線的，方便用戶及時了解設備的運行負荷狀況。點擊畫面相應按鈕或菜單項可以完成相應功能的切換；可以查看實時趨勢曲線或歷史趨勢線；對所選曲線可以進行平移、縮放、量程變換等操作，幫助用戶進線趨勢分析和故障追憶，為分析整個系統的運行狀況提供了直觀而方便的軟件支持。

    3.5 遠程報表查詢

    報表管理程序的主要功能是根據用戶的需要設計報表樣式，把系統中處理的數據經過篩選、組合和統計生成用戶需要的報表數據。本程序還可以根據用戶的需要對報表文件采用定時保存、打印或者召喚保存、打印模式。同時本程序還向用戶提供了對生成的報表文件管理功能。

    報表具有自由設置查詢時間實現日、月、年的電能統計，數據導出和報表打印等功能。

    4、案例分析

    本監控系統主要實現金隅節能保溫科技公司變電所48個回路配電實時監測、分析及管理，監控范圍如下表1所示：

表1 監測點位分布表

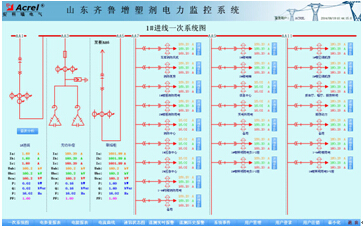

    根據其改造的回路，系統可實時顯示一次回路運行狀況，功能有電量遙測主要監測運行設備的電參量，其中包括：線三相電壓、電流、功率、功率因數、電能，頻率等電參量。見圖（2）、（3）

圖（2）1#進線 一次系統圖

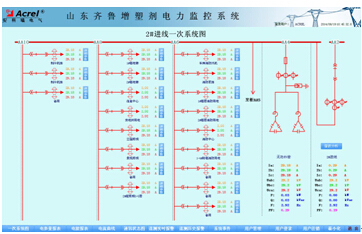

圖（3）2#進線 一次系統圖

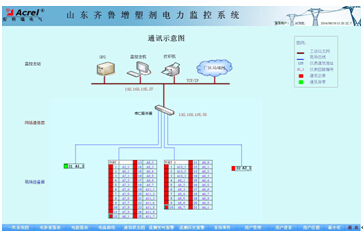

    系統監控現場所有點的通訊狀態，紅色綠色分別代表儀表通訊異常和正常，便于用戶查看各監測點通訊狀態，如圖（4）：

圖（4） 通訊狀態圖

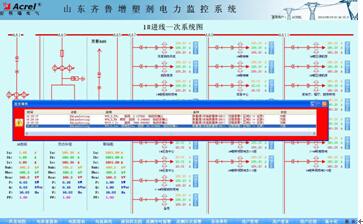

   遙測報警功能，主要完成對直變和主變負載越限彈出報警界面指示具體的報警位置并聲音報警，提醒值班人員及時處理。負載越限值在相應權限下可自由設置。具備歷史查詢功能，見圖（5）。

圖（5） 越限報警信息

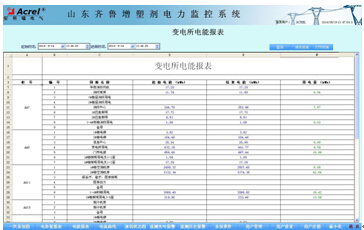

    用電量報表功能，可選擇時間段進行查詢，支持任意時間段電度累計查詢，具備數據導出和報表打印等功能。為值班人員提供了精確可靠的電能報表。該報表各回路名稱和數據庫關聯，方便用戶修改回路名稱，用戶可以直接打印報表，并導出為EXCEL格式如圖（6）所示：

圖（6） 電能報表

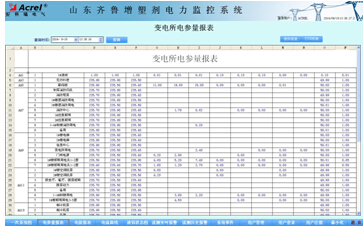

    參數抄表功能，主要所有回路的電參數進線查詢。支持任意時刻電參數查詢，具備數據導出和報表打印等功能。電參數主要包括：三相電壓、三相電流、有功功率、無功功率、頻率和有功電度。如圖（6）所示。

圖（7） 參數抄表

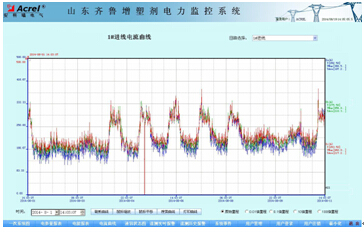

    負荷趨勢曲線界面中可直觀的查看回路的負荷運行情況。查看實時和歷史趨勢曲線，點擊畫面相應按鈕或菜單項可以完成相應功能的切換；幫助用戶進線趨勢分析和故障追憶，具備曲線打印功能。為分析整個系統的運行狀況提供了直觀而方便的軟件支持，見圖（8）。

圖（8）電流趨勢曲線

    4 結束語

    1）本系統于2013年8月完成現場調試，順利通過用戶驗收并投入運行，系統穩定可靠，至今未出現任何故障，得到用戶好評。

    2）本項目的成功實施表明：本項目的技術方案是科學的、合理的、可行的。

    3）本系統采用對分布式配電的集中監控，達到了預期的效果，電力監控軟件運行界面滿足了用戶需求，并有效降低了設計和施工成本。

    作者簡介：

    徐霜，女，漢族，本科，工程師，主要研究方向?yàn)橹悄芙ㄖ�供配電監控系統。<
