泰克全新RF信號發生器系列再度開創領先行業的性價比

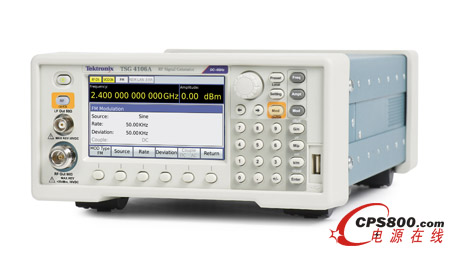

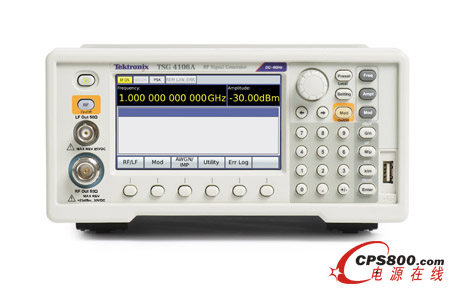

    全球領先的測試、測量和監測儀器廠商-泰克科技日前推出TSG4100A系列信號發生器。TSG4100A是一種矢量信號發生器 (VSG)，其價格經濟，和基礎信號發生器的價格相當。全新RF信號發生器完善了泰克其他領先的中檔RF測試解決方案，如基于USB的RSA306頻譜分析儀、MDO4000B和MDO3000混合域示波器。TSG4100A是第一臺一線廠商推出的價位低于15,000美元的RF矢量信號發生器。

    RF信號發生器廣泛用于產品設計、測試和制造中。直到現在，RF工程師和技術人員要么只能選擇基礎RF信號發生器，要么只能選擇昂貴得多的矢量信號發生器(VSG)。TSG4100A以經濟的RF信號發生器的價格提供了VSG。此外，在工程師的需求變化時，TSG4100A可以在現場簡便升級，提供更先進的矢量和數字調制功能。

    “無線設計和制造領域明顯需要更加經濟、同時又能滿足苛刻要求的測試解決方案。”泰克公司RF和元器件解決方案總經理James McGillivary說，“泰克此前推出巨大進步的RSA306 基于USB的頻譜分析儀，彌補了這一市場空白，產生了巨大的沖擊力。現在，我們再度推出TSG4100A，在RF矢量信號發生器中實現了無人能敵的性價比，繼續推動這一發展勢頭。”

    優異的RF性能

    TSG4100A系列包括三種型號，載頻分別為DC ~ 2.0 GHz、4.0 GHz和6.0 GHz。儀器提供了無雜散輸出及低相位噪聲(1 GHz時為–113dBc/Hz)、杰出的幅度精度(<+/- 0.4 dB @ 1 GHz，0dBm CW信號，+16dBm ~ -100 dBm電平范圍)及完美的頻率分辨率(任意頻率時1 μHz)。恒溫槽-控制晶振的時基提供了<±0.002 ppm溫度穩定性和<±0.05 ppm老化穩定性，這是中檔信號發生器中最準確、最穩定的時基。

    模擬調制

    TSG4100A信號發生器提供了各種調制功能，其支持的模式包括幅度調制(AM)、頻率調制(FM)、相位調制(ΦM)和脈沖調制。它有一個內部調制源及一個外部調制輸入。與大多數模擬信號發生器一樣，TSG4100A可以從DC到62.5 MHz連續掃描。對62.5 MHz以上的頻率，每次掃描范圍覆蓋一個以上的倍頻程。

    矢量調制

    儀器可以通過軟件升級，支持VSG應用。通過矢量升級，TSG4100A系列可以全面支持在400 MHz~6.0 GHz的RF載波上進行矢量信號調制。它擁有雙任意波形發生器，以125 MHz頻率工作，生成基帶信號。發生器內置最常用的矢量調制方式支持：ASK、QPSK、DQPSK、π/4 DQPSK、8PSK、FSK、CPM、QAM (4 to 256)、8VSB和16VSB。它還包括數字通信中使用的標準脈沖整形濾波器：升余弦、根升余弦、高斯、矩形、三角形、等等。如需進一步提高靈活性，后面板BNC I/Q調制輸入支持來自外部來源任意矢量調制。<
