Diodes多通道負載電流汲入型驅動器

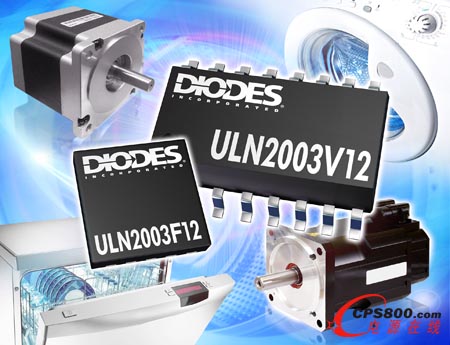

    Diodes公司 (Diodes Incorporated) 推出兩款驅動器ULN2003V12及ULN2003F12。ULN2003V12為七通道繼電和電感負載電流汲入型驅動器，可直接替代行業標準器件并減少耗電量達十二倍。ULN2003F12是四通道版本，在驅動低壓步進電機等要求較少輸出通道時會縮減占位面積。

    ULN2003V12為七通道繼電和電感負載電流汲入型驅動器，可直接替代其它廠商同類型行業標準ULN2003A產品，并節省十二倍耗電量。四通道的ULN2003F12則可在驅動低壓步進電機等要求較少輸出通道的情況下，提供更小巧的解決方案。兩款器件的目標市場包括洗衣機和洗碗機等家用電器。

    ULN2003V12及ULN2003F12支持3.3V到5V的CMOS邏輯輸入，因而能夠與多種微控制器和邏輯器件相互兼容。它們還集成了輸入RC緩沖電路及內部輸入級下拉電阻器，前者有效改善在噪聲工作下的性能，后者就簡化了三態輸入邏輯的工作流程。新器件更具有低輸出阻抗驅動器，可盡量降低片上功耗，并同時支持高達20V的輸出上拉電壓。兩款器件提供低至每通道25μA的供電電流以及卓越的4kV靜電放電人體模型測試性能，適合工業應用。

    ULN2003V12及ULN2003F12器件的其中一項主要功能，是每個輸出都通過內部續流二極管連接到COM引腳，達成共陰極配置 。這項功能藉著使幾個相鄰的通道并聯來提升電流抽取能力。例如當ULN2003V12的七個通道并聯時，器件一般可處理1A的負載電流。兩款產品采用了微型封裝，有助於降低對電路板空間的要求。ULN2003V12提供SO-16和 TSSOP-16封裝選擇；ULN2003F12則以U-DFN3030-10封裝供應。<
