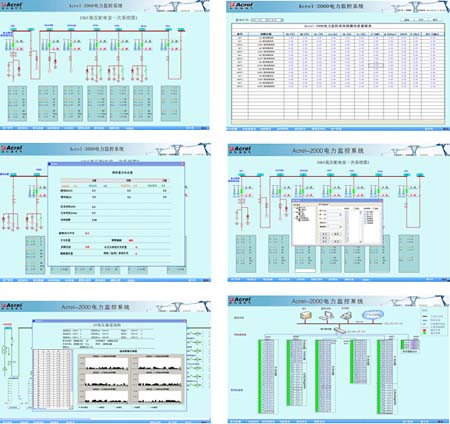

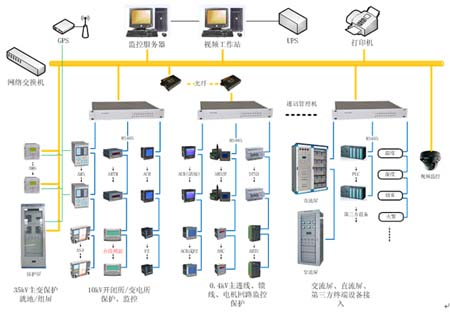

Acrel-2000用戶變電站綜合自動化系統

    35kV/10kV變壓器及一些特別重要的10kV/0.4kV變壓器，要求配置差動速斷和比率差動作為主保護，同時對高壓側、低壓側及變壓器本體要配置相應的后備保護。具體產品配置如下所示：

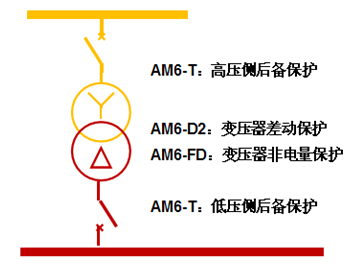

35kV/10kV主變保護方案

    1）AM6主要技術指標

    ◆電流：0.2級（含諧波）；

    ◆電壓、有功功率、無功功率、功率因數：0.5級（含諧波）；

    ◆頻率：≤±0.01Hz；

    ◆4-20mA輸出：0.5級；

    ◆整定值誤差：不超過±3%；

    ◆動作時間誤差：定時限保護，不超過(±1%整定值＋40)ms；反時限保護，不超過±5%整定值或±40ms;

    ◆遙信分辨率：小于2ms；

    ◆符合標準： DLT 587-2007 微機繼電保護裝置運行管理規程

    GBT 14285-2006 繼電保護和安全自動裝置技術規程

    GBT 14598.2-2011 量度繼電器和保護裝置 第1部分：通用要求

    GBT 14598.300-2008 微機變壓器保護裝置通用技術要求

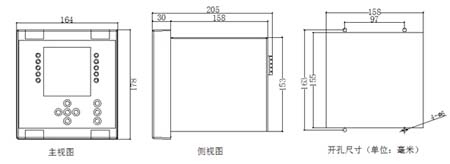

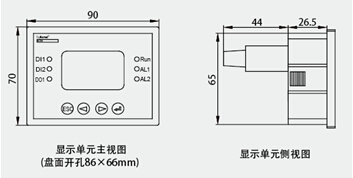

    2）AM6外形與開孔尺寸

    6.1.2 10kV開閉所及分變電所保護

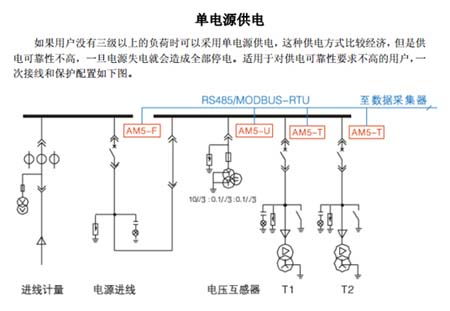

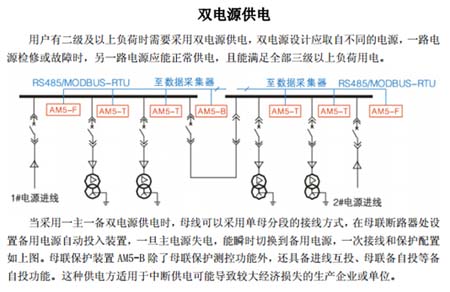

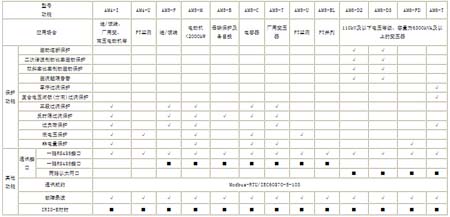

    AM5、AM4系列微機保護裝置集保護、測量、控制于一體，適用于10kV及以下接地安裝的各類中壓開關柜，可對進/饋線、配電變壓器、異步電動機（2000kW以下）、電容器、PT及母聯開關進行保護，其中母聯保護還具有備自投功能。

    AM4微機保護裝置是AM5的簡化版本，能滿足一般用戶對繼電保護的基本需求，AM4微機保護裝置分電流型(AM4-I)、電壓型(AM4-U)兩種。電流型適用于進線、出線、配電變壓器、電動機保護，電壓型適用于PT保護。

    1）AM5、AM4主要技術指標

    ◆電壓元件：整定值容許誤差不大于±3%；過壓返回系數0.95，欠壓返回系數1.05；

    ◆電流元件：整定值容許誤差不大于±3%；過流返回系數0.95，欠流返回系數1.05；

    ◆頻率元件：整定值容許誤差不大于±0.02Hz；

    ◆比較元件：返回系數為0.95或1.05；

    ◆反時限元件：反時限動作時間±5%或±40ms；返回系數0.95；

    ◆時間元件：延時時間2s內誤差≤40ms；延時時間大于2s，誤差≤（1%）整定值±40ms。

    ◆絕緣電阻：>100MΩ，500Vdc

    ◆介質強度：回路和地之間，獨立回路之間：工頻耐壓2KV

    ◆沖擊電壓：±5KV(1.2/50μs，0.5J)

    ◆符合標準：DLT 587-2007 微機繼電保護裝置運行管理規程

    GBT 14285-2006 繼電保護和安全自動裝置技術規程

    GBT 14598.2-2011 量度繼電器和保護裝置 第1部分：通用要求

    GBT 14598.300-2008 微機變壓器保護裝置通用技術要求

    2）外形與開孔尺寸

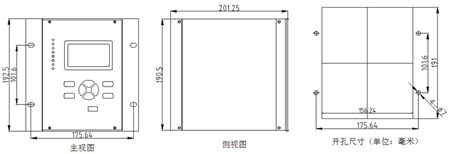

    ◆AM5外形與開孔尺寸

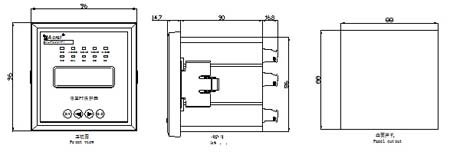

    ◆AM4外形與開孔尺寸

    6.2 ALP系列低壓保護裝置

    6.2.1 線路保護

    ALP系列智能型低壓線路保護器適用于額定電壓至AC 690V、額定電流至AC 400A、額定頻率為50/60Hz的低壓系統。產品集保護、測量、控制、總線通訊為一體，同時提供了遠程自動控制、現場直接控制、面板指示、信號報警、操作記錄、跳閘報警記錄及開關量記錄等功能。

    產品體積小，結構緊湊，安裝方便，作為低壓饋線終端的保護、監測和控制的新型智能化綜合裝置，適用于煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。

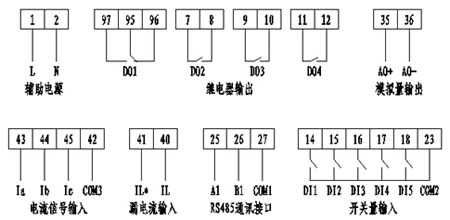

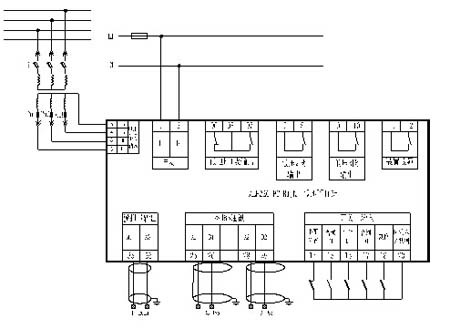

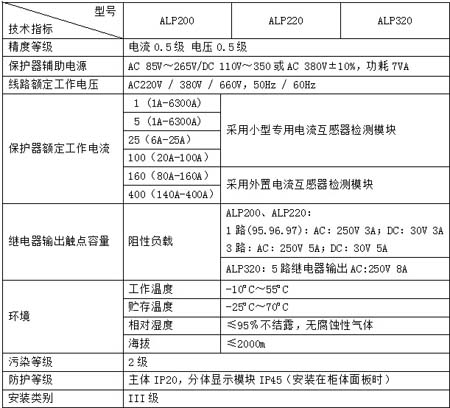

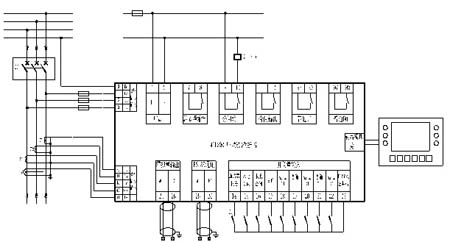

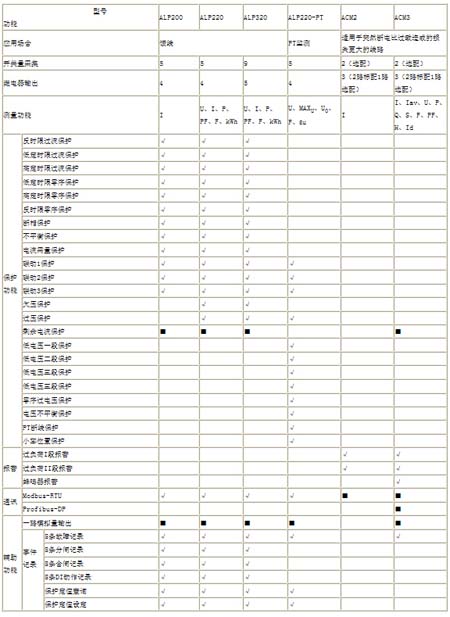

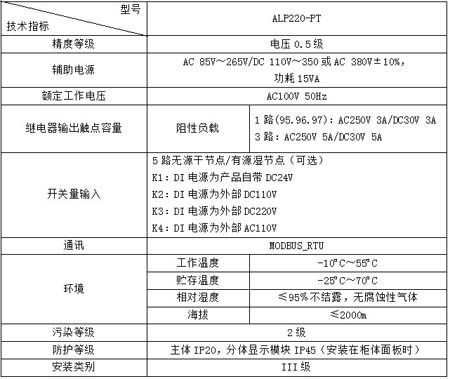

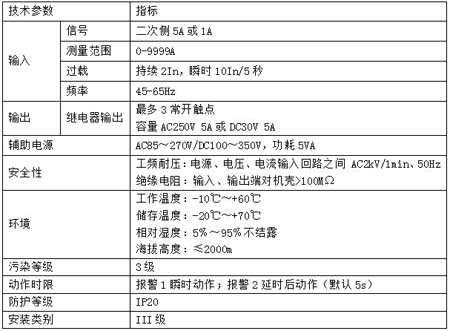

    1）主要技術指標

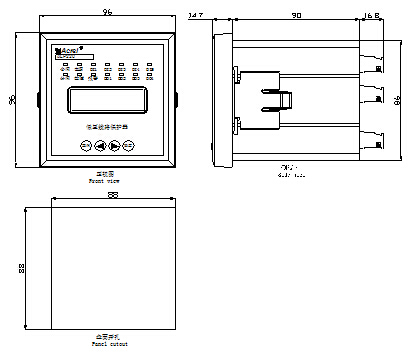

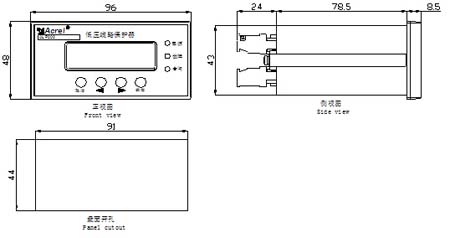

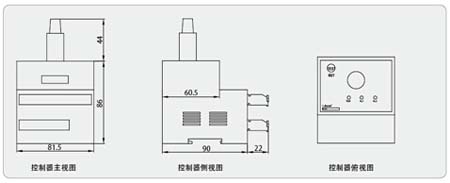

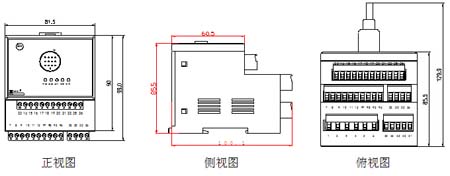

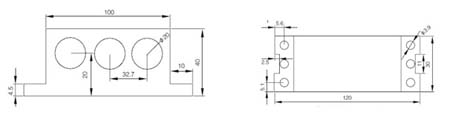

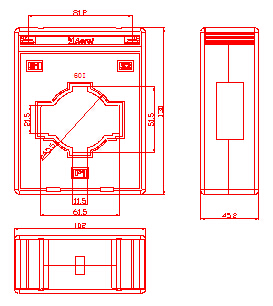

    2）外形與開孔尺寸

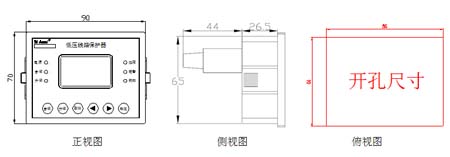

    ◆ALP200低壓線路保護器

    ◆ALP220低壓線路保護器

    ◆ALP320低壓線路保護器
