開關電源在LED顯示屏上的應用

    隨著應用環境的變化如雷雨氣候，夏天高溫，冬天低溫，風扇噪聲，灰塵，潮濕，鹽霧腐蝕等，以及對節能環保概念的深入，客戶對整個LED屏的要求也越來越高，客戶越來越認識到電源的重要性，隨之而來的是對電源的要求也是越來越嚴格。針對不同的應用環境，對電源的要求也是不一樣的。如何能夠選擇合適的電源，這是很多LED廠家需要考慮的問題。

    雷雨氣候，是對電源EMC性能考驗。大多數電源廠家在電源的輸入端增加濾波電路以滿足EMC方面的要求，如果系統布局合理，是完全可以通過EMC，目前電源廠家基本上都遵循IEC61000或EN61000的國際標準進行測試電源，如系統有必要的話，適當增加濾波器來滿足要求是必要的。

    在夏天戶外溫度可以高達40度，LED屏箱體內部溫度會高達60-70度，而冬天，寒冷地區的溫度可以低至零下30到40度左右，如此惡劣的環境對電源的要求也更加嚴格，這就意味著對電源內部元件（如變壓器，開關管，二極管，電解電容。。。。。。）的選擇更加嚴酷，需要采用更高溫度等級的材料，或者更高轉速的風扇以提高電源的散熱能力，但是，高轉速的風扇又帶來新的問題，更大的噪聲，尤其對室內LED屏而言，這是很多客戶不能接受的問題。另外，風扇，作為電源散熱的主要元器件，在高溫環境下壽命也會受到嚴重影響，以Sanyo 9A0612G4D041風扇為例，環境溫度從40度上升到60度，風扇預期壽命從50000小時下降到30000小時。可見，環境溫度對風扇壽命的影響也是不容忽視的。這樣，無風扇電源，必然會成為LED屏的優先選擇。

    灰塵，潮濕，鹽霧腐蝕等是環境對LED屏的性能的又一個考驗，初期的LED屏由于沒有考慮戶外灰塵以及鹽霧的影響，導致兩三年后LED屏大批量出黑屏問題，檢查發現PCB板嚴重腐蝕或者元件之間出現打火損壞。根據長期的經驗積累，在電源的內部增加三防處理，有效的防止灰塵，潮濕，鹽霧環境的影響。

    然而，節能環保，這是一個永恒的話題，對電源也不例外，需要提高電源效率就必須采用先進的技術，如同步整流，軟開關諧振技術等等，以及采用更加領先的元器件，盡可能的減少電源內部功耗，提升電源效率。

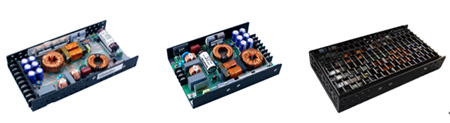

    TDK-lambda無風扇超薄型CUS250LD系列電源，設計時充分考慮LED屏的應用環境，經受各種惡劣環境的考驗，在索契奧運會和巴西世界杯大型體育盛會上成功展現，現廣泛使用于LED屏行業，其主要特點如下：

    功率密度高，高效率： 高達90%

    超薄：30mm

    250W無風扇，無噪音

    工作溫度范圍：-25~70°C ，-40°C保證起動

    PCB板采用雙面涂層，適用于惡劣的環境

    可配置選項： /A（帶外殼）， /PU（輸出功率提升），S1(輸入輸出端子兩側)

    寬輸入電壓范圍：85~265Vac

    滿足EN61000-4-2,3,4,5,6,8,11要求

<
