杭政儲出[2007]74號地塊萬通中心電力監控系統

徐霜

安科瑞電氣股份有限公司 上海嘉定

    【摘要】：隨著電力工業的快速發展、計算機網絡技術的成熟、智能電力儀表的應用，電力系統監控已進入智能化、網絡化、數字化的時代。本文介紹基于網絡電力儀表的Acrel-3000電力監測、電能管理軟件在杭州萬通中心配電監控中的應用。系統實現了分散式采集和集中控制管理的智能化、數字化、網絡化電能管理。

    1、項目概述及建設目標

    杭州萬通中心（杭政儲出[2007]74號地塊）所在區域?yàn)檫\(yùn)河商務區，規劃為杭州城北城市副中心，整個項目由商業和寫字樓兩部分組成，商業總建筑面積約6.55萬平方米（含地上和B1層）；寫字樓地上建筑面積不少于3.65萬平方米， 整個項目的配電系統包含四路10kV總進線，其中兩路位于5#配電室10kV開關站，另外兩路位于2#配電室10kV開關站。1#、3#、5#配電室0.4kV進線引自5#配電室10kV開關站，2#、4#配電室0.4kV進線引自2#配電室10kV開關站。

    萬通中心配電系統通過多功能的電力監控裝置、通訊網絡和計算機軟件，實現建筑供配電系統在運行過程中的數據采集、運行監視、事故預警、事故記錄和分析、電能質量檢測、三相不平衡監視、繼電保護等，完成建筑的安全供電、用電管理、設備管理和運行管理。整個監控系統由主控層、通訊管理層和現場控制層構成，系統要求盡量減少集中采集數據的裝置以保證系統的通訊可靠性。

    具體監控要求主要有以下幾個方面：

    1）數據采集及處理：通過間隔層單元實時采集現場各種模擬量、開關量等；

    2）統計計算：對實時數據進行統計、分析、計算，產生用戶所必需的電壓合格率、有功、無功、電流、總負荷、功率因數、電量日/月/年最大值、最小值及時間、日期、負荷率、數字輸入狀態量邏輯運算值等；

    3）畫面顯示：全部設備的位置狀態、變位信息、保護設備動作及復歸信息、直流系統及所用變系統的信息、各測量值的實時數據、各種告警信息、計算機監控系統的狀態信息；

    4）記錄功能：具有對各種歷史數據的記憶功能，以供隨時查詢、回顧、打印。

    5）報警處理：用戶可以按照自己的意愿分類、篩選報警，并將報警歸納于不同的報警窗口中，根據不同的報警級別，采用推出畫面、光顯示、條紋閃爍及不同聲音級別的音響進行報警；

    6）維護功能：系統應具有完善的維護功能，允許系統管理工程師在線對該系統進行診斷、管理、維護和擴充；

    7）應具有完善的用戶管理功能，避免越權操作；

    8）歷史曲線顯示：可顯示存于歷史數據庫中的任意模擬量、電度量以及母線電壓任意時間的歷史波形圖；

    9）報表打印功能：可召喚打印、定時打印各種歷史數據，運行參數，電度計量報表、電壓合格率統計，事故報告統計，平、峰、谷電度量統計報表，主接線圖，負荷曲線；定時打印班報表、日?qǐng)?bào)表、月報表和年報表；

    2 電力監控系統的設計

    在監控系統的設計中，要充分考慮建筑自身特性，以及電力系統的實際結構、電力系統的實際載荷能力等因素，進而合理的選擇監控設備，這既有利于減少系統運作的成本，同時也有利于系統功能的實現。

    本項目的電力監控系統，可以實現對萬通中心高低壓配電回路的實時監控，有利于用電管理。另一方面，電力監控系統不僅能夠準確的表示出回路的用電狀況，它還具備網絡通訊等功能，能夠與計算機、串口服務器等設備進行組合，及時的顯示各個配電回路的運作狀態，當設備電力系統的負載越標時，電力監控系統能夠迅速報警，發出語音提示。另外，電力監控系統還能夠生成報表、曲線圖等統計信息，便于有關人員分析樓內各部分的用電狀況，使建筑內的用電活動更加安全，從而保證樓內人員的生命安全，提高辦公人員的工作效率。

    2.1 系統結構

    系統采用分層、分布式系統結構，縱向分為三層：監控層、通訊網絡層和現場控制層。系統使用高可靠性工業控制計算機及軟、硬件系統，高性能的現場總線技術及網絡通信技術，整個系統運行安全、穩定可靠、使用維護方便。

    監控層包括工程師站和遠動通信站，包含監控計算機、網絡交換機、打印機、UPS以及Acrel-2000電力監控軟件，設于變電所控制間內，作為調度、運行及專業人員的人機交互窗口，以圖形顯示、報表打印、音響報警等各種方式對系統運行狀況進行實時監視，可控裝置的控制調節等，完成系統的“四遙”功能。

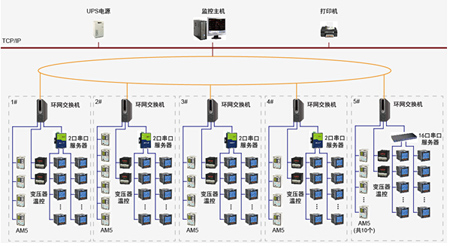

    通訊網絡層包括通訊服務器、光電轉換器、數據采集箱以及通訊光纖網絡等設備，網絡結構如下圖所示：

    2.2 主要設計參考標準

    GBT 14598.300-2008 《微機變壓器保護裝置通用技術要求》

    DL/T 5430-2009 《無人值班變電站遠方監控中心設計技術規程》

    GB/T 50063-2008 《電力裝置的電測量?jī)x表裝置設計規范》

    《國家電網公司十八項電網重大反事故措施》

    DL 448-91 《電能計量裝置管理規程》

    ISO/IEC11801 《國際綜合布線標準》

    2.3 監控系統軟件功能設計

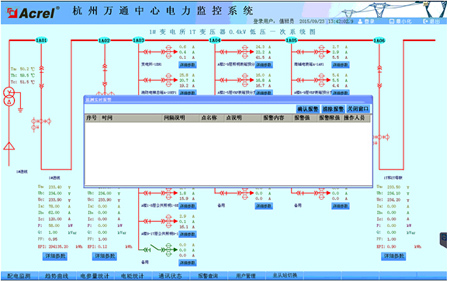

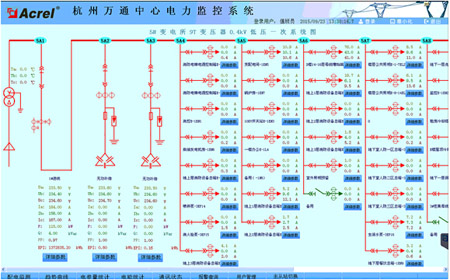

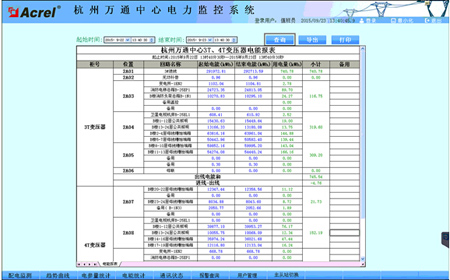

    系統依據客戶實際需求進行設計，并實現了一次主接線圖界面顯示；電參量遙測及電參量越限報警；事件記錄；系統運行異常監測；故障報警及操作記錄；報表查詢與打印；系統負荷實時、歷史曲線，用戶權限管理等主要功能。
