福清裕榮匯電能管理系統的設計與應用

徐霜

安科瑞電氣股份有限公司，上海 嘉定

    摘要：本文介紹福清裕榮匯電能管理系統，采用智能電力儀表采集配電現場的各種電參量，系統采用現場就地組網的方式，組網后通過現場總線將儀表數據上傳至后臺，通過Acrel-3000電能管理系統實現商戶配電回路用電的實時監控和電能管理。

    0 概述

    福清裕榮匯位于福建省福清市福和大道（兩館一中心旁），裕榮匯以全新的國際化商業理念，規劃了27萬平米全業態頂級城市綜合體，在福清首創1座11萬平米“頂級家庭體驗式購物廣場”、3.1萬平米超甲級5A摩天寫字樓、4.6萬平米無視距鋒尚奢宅、5000平米總統級別墅會所。

    本項目為福清裕榮匯電能管理系統。根據配電系統管理的要求，需要對福清裕榮匯的樓層配電箱商戶用電進出線進行用電監測管理，以保證用電的安全、可靠和高效。

    Acrel-3000型低壓智能配電系統，充分利用了現代電子技術、計算機技術、網絡技術和現場總線技術的最新發展，對變配電系統進行分散數據采集和集中監控管理。對配電系統的二次設備進行組網，通過計算機和通訊網絡，將分散的配電箱的現場設備連接為一個有機的整體，實現電網運行的遠程監控和集中管理。

    1 系統結構描述

    本監控系統主要實現福清裕榮匯的樓層配電箱商戶用電進出線進行用電監控與電能管理；監控范圍為分布于樓層各電井配電箱商戶用電出線儀表，對于這些多功能儀表進行遠程實時監控和電能管理。該系統總計有368只DTSY1352-C儀表，分16條總線，通過串口服務器的采集，傳輸至值班室監控主機，實現總線上儀表與監控主機的數據連通。

    本監控系統采用分層分布式結構，即站控層，通訊層與間隔層；如圖（1）所示：

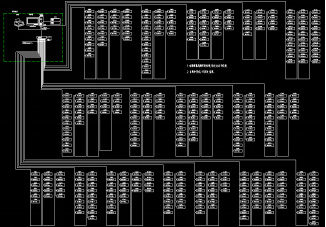

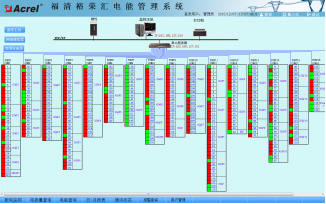

圖（1）網絡拓?fù)鋱D

    間隔設備層主要為：多功能網絡電力儀表和斷路器等。這些裝置分別對應相應的一次設備安裝在電氣柜內，儀表采用RS485通訊接口，通過現場MODBUS總線組網通訊，實現數據現場采集。

    網絡通訊層主要為：通訊服務器，其主要功能為把分散在現場采集裝置集中采集，同時遠傳至站控層，完成現場層和站控層之間的數據交互。

    站控管理層：設有高性能工業計算機、顯示器、UPS電源、打印機等設備。監控系統安裝在計算機上，集中采集顯示現場設備運行狀況，以人機交互的形式顯示給用戶。

    以上網絡儀表均采用RS485接口和MODBUS-RTU通訊協議，RS485采用屏蔽線傳輸，一般都采用二根連線，接線簡單方便；通訊接口是半雙工通信即通信的雙方都可以接收、發送數據但是在同一時刻只能發送或接收數據，數據最高傳輸速率為10Mbps。

    RS485接口是采用平衡驅動器和差分接收器的組合，抗噪聲干擾能力增強，總線上允許連接多達32個設備，最大傳輸距離為1.2km。

    2 電能管理系統主要功能

    2.1 數據采集與處理

    數據采集是配電監控的基礎，數據采集主要由底層多功能網絡儀表采集完成，實現遠程數據的本地實時顯示。需要完成采集的信號包括：三相電壓U、三相電流I、累計用電量、剩余電量等數據。

    數據處理主要是把按要求采集到的電參量實時準確的顯示給用戶，達到配電監控的自動化和智能化要求，同時把采集到的數據存入數據庫供用戶查詢。

    2.2 人機交互

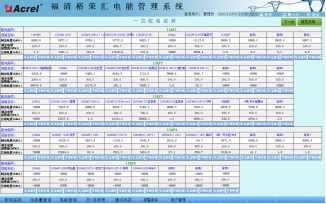

    系統提供簡單、易用、良好的用戶使用界面。采用全中文界面，顯示配電系統設備狀態及相應實時運行參數，畫面實時動態刷新；模擬量顯示等。

    2.3 歷史事件

    歷時事件查看界面主要為用戶查看曾經發生過的故障記錄、信號記錄、操作記錄、越限記錄提供方便友好的人機交互，通過歷史事件查看平臺，您可以根據自己的要求和查詢條件方便定位您所要查看的歷史事件，為您把握整個系統的運行情況提供了良好的軟件支持。

    2.4 數據庫建立與查詢

    主要完成遙測量和遙信量定時采集，并且建立數據庫，定期生成報表，以供用戶查詢打印。

    2.5 用戶權限管理

    針對不同級別的用戶，設置不同的權限組，防止因人為誤操作給生產，生活帶來的損失，實現配電系統的安全，可靠運行。可以通過用戶管理進行用戶登錄、用戶注銷、修改密碼、添加刪除等操作，方便用戶對賬號和權限的修改。

    2.6 遠程報表查詢

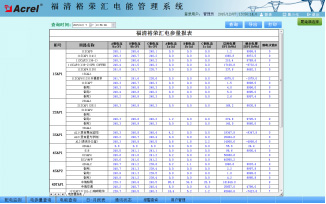

    報表管理程序的主要功能是根據用戶的需要設計報表樣式，把系統中處理的數據經過篩選、組合和統計生成用戶需要的報表數據。本程序還可以根據用戶的需要對報表文件采用定時保存、打印或者召喚保存、打印模式。同時本程序還向用戶提供了對生成的報表文件管理功能。

    報表具有自由設置查詢時間實現日、月、年的電能統計，數據導出和報表打印等功能。

    3 案例分析

    福清裕榮匯電能管理系統針對樓層配電箱商戶用電出線回路進行用電監控與電能管理。

    樓層配電箱回路采用DTSY1352-C導軌式電力儀表，其是針對學校、商業綜合體、智能大廈的電能管理需求而設計的網絡電力儀表，它能測量常規電力參數，如：三相電壓、電流、有功電度等多種電參量。本儀表支持插卡式預付費，并帶有1路繼電器控制輸出接點，這些接點可以配合智能斷路器實現斷路器的遙控操作。

    低壓配電二次圖見圖（3），功能主要監測累計電量和剩余電量，剩余電量不足時提醒用戶及時處理充值。

圖（3）低壓配電二次圖
