100V 隔離型單片反激式穩壓器 無需光隔離器可提供高達 24W 功率

    凌力爾特公司 (Linear Technology Corporation) 推出單片反激式穩壓器 LT8304，該器件可顯著地簡化隔離式 DC/DC 轉換器的設計。通過從主端反激波形中直接對隔離的輸出電壓采樣，該器件無需光隔離器或第三個繞組就可實現穩定。LT8304 在 3V 至 100V 輸入電壓范圍內運行，含有 2A/150V 集成式 DMOS 電源開關，提供高達 24W 輸出功率，從而非常適合多種電信、數據通信、汽車、工業、醫療和軍事應用。

    LT8304 以邊界模式運行，這是一種可變頻率、電流模式控制的開關方法，典型情況下，在整個電壓、負載和溫度范圍內產生 ±5% 的輸出電壓穩定性。與等效的連續導通模式設計相比，邊界模式允許使用更小的變壓器。用兩個外部電阻器和變壓器匝數比就可非常容易地設定輸出電壓。數據表中列出的幾種現成有售變壓器可用于眾多應用。高集成度和以低紋波突發模式 (Burst Mode®) 運行使該器件能夠構成簡便易用、組件數量很少且效率很高的隔離式供電解決方案。

    其他特點包括輸出短路保護、116µA 無負載靜態工作電流、具遲滯的準確使能和欠壓閉鎖、內部軟啟動和環路補償以及輸出二極管溫度補償。

    LT8304 采用小型耐熱增強型 SO-8 封裝。擴展和工業溫度級版本在 –40°C 至 125°C 結溫范圍內工作。千片批購價為每片 3.55 美元。

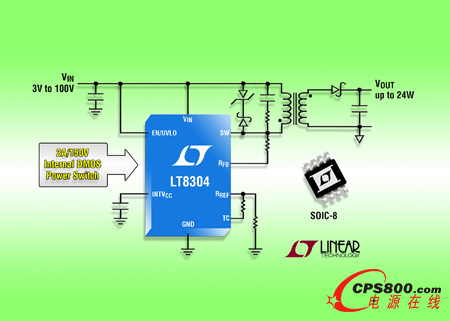

    照片說明：隔離型單片反激式轉換器

    性能概要： LT8304

    ·3V 至 100V 輸入電壓范圍

    ·高達 24W 輸出功率

    ·內置 2A、150V 集成式 DMOS 電源開關

    ·現成有售的電源變壓器

    ·無需光隔離器或變壓器第三繞組就可實現電壓反饋

    ·116µA 靜態電流

    ·邊界模式運行

    ·用兩個外部電阻器設定 VOUT

    ·具遲滯的準確輸入使能和欠壓閉鎖

    ·輸出二極管溫度補償

    ·擴展和工業溫度級版本：–40°C 至 125°C 工作結溫范圍<
