Teledyne LeCroy憑借HD1024技術再推新一代高清示波器

    近日，Teledyne LeCroy在北京發布新一代高清示波器HDO9000。據Teledyne LeCroy中國區總經理張鵬介紹，Teledyne LeCroy自2011年就提供了行業領先的12位高清示波器，HDO9000是Teledyne LeCroy的HDO高清示波器家族的重要補充，并提供了更加重要的調試分析能力。

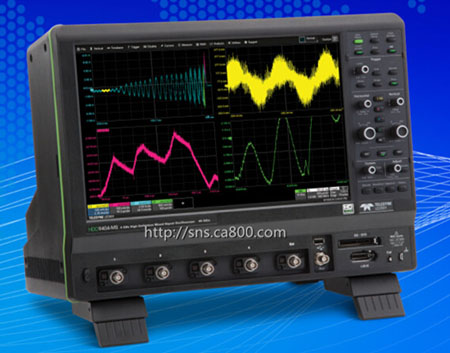

    Teledyne LeCroy 中國區市場經理胡為東介紹說，憑借HD1024高清技術，這款HDO9000示波器能夠自動優化各種測量條件下的垂直分辨率，可提供10位垂直分辨率。帶OneTouch功能的下一代MAUI用戶界面，以及15.4”電容式觸摸屏，將示波器的使用效率、直觀性和易用性提高到一個新層次。借助于HD1024技術和深入分析工具箱，HDO9000能夠更加容易的發現難以查找的信號異常。HDO9000高清示波器提供10位分辨率，1~4 GHz帶寬，40 GS/s的采樣率。實現高清條件下的高效和準確調試。

    HD1024 高清技術

    HDO9000的關鍵要素是HD1024技術，它在4 GHz帶寬下提供10位分辨率。清晰顯示波形、揭露信號細節，這是傳統8位示波器所不能提供的。HD1024技術使HDO9000高清示波器自動和動態地確定每一個具體測量條件下的最佳ADC配置，因此示波器總是提供最佳的分辨率。利用濾波優化，HDO9000可以擴展到13.8位分辨率。和HDO系列的所有型號一樣，HDO9000憑借異常低噪聲的體系結構，提供優秀的有效位數（ENOB）。

    高級用戶體驗

    HDO9000 帶OneTouch功能的MAUI用戶界面允許用戶以簡單的一鍵式觸摸來完成常見操作，提高了便利性和效率。直觀的用戶交互操作能夠顯著減少示波器測量設置的時間。與此同時，高分辨率的15.4”電容式觸摸屏提供了明亮的顯示和快速響應能力，進一步提高了帶有OneTouch功能的MAUI的效率和直觀性。

    在高清晰度下調試

    除了通用的標準工具箱，Teledyne LeCroy提供各種可選軟件包為HDO9000配備所有驗證和調試所需要的工具箱。一套特定的協議測量和眼圖軟件包補充了業界最直觀的觸發和解碼軟件。串行數據包進一步增強了HDO9000已經強大的數學、測量、調試和文檔工具箱，帶來卓越的分析能力。專用軟件包提供了各種設計和驗證方案，包括數字濾波，頻譜分析，器件和開關電源分析等等。高級定制選項允許用戶定義自己的測量參數和數學函數。

    另外，為方便不同的客戶使用要求，HDO9000有8 個型號4 種帶寬供客戶選擇，分別有帶MS 型號以及不帶–MS 型號，詳見下表：

    混合信號（-MS）型號有16個數字通道，可用于觸發，解碼和測量分析。此外，HDO9000與HDA125高速數字化儀兼容，可以提供18個12.5 GS/s采樣率的數字通道，和革命性的快速連接探測解決方案。這些混合信號通道的使用可使有限的模擬通道被節省下來用于觀察物理層缺陷。<
