應用于汽車和工業領域的直流無刷電機和步進電機驅動器

    日前，在慕尼黑（德國）電子展覽會上，elmos提供了汽車應用的電機驅動芯片，可以使用24V和48V車載電源和24V至60V供電電源，適用于工業應用環境電機驅動，以及汽車散熱器格柵調節。elmos的電機驅動芯片還可以控制車載水泵和LED前大燈的冷卻。所有IC具有全面的安全功能和一流的精度。

    elmos還推出了72V 3相半橋驅動器IC（E523.50），用于直流無刷（BLDC）電機的驅動。可以應用于24V和48V車載電源的汽車應用和24V至60V供電電源的工業應用。驅動器芯片符合AEC Q100標準0級（150°C）。芯片配有1個高壓輸入口，1個數字RUN引腳和6個數字輸入控制引腳的3個半橋驅動器（3個高邊和3個低邊門極驅動）。該IC可以配置為6個直接控制輸入，或3個使能和3個脈寬調制（PWM）輸入。對于后一種配置，死區時間可以自動產生，或使用外部電阻設置。

    主要特征：

    供電電壓范圍12V至72V，低至7V

    內置11V/100mA的DC/DC開關電源

    內置3.3V/20mA電源，可以給外部單片機適用，或者用于更大負載電流的可選外部NPN晶體管

    200mA門極驅動電流，包括保護功能

    可配置的6個獨立PWM輸入或驅動3模式（3EN+3PWM）

    可編程死區時間

    高壓使能輸入

    500ns快速電流采樣放大器

    集成反電動勢接口

    欠壓、過流和過熱保護

    符合AEC-Q100的汽車認證

    典型應用：

    工業24V至60V應用的直流無刷電機

    商用車

    48V通訊領域

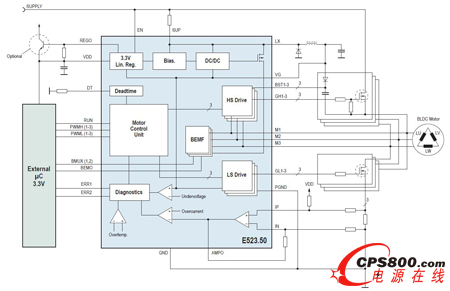

    典型應用框圖：

    另外， elmosBLDC驅動器IC（組件E523.81）還集成了為小型風扇或電機供電和控制所需的所有功能。該芯片特別適合用在低噪音、低功耗單機模式運行的PMSM應用（PMSM，永磁同步電機）。該IC能夠提供高達500 mA的電流直接驅動電機。 PWM可用于控制電機速度。此外，BLDC驅動器IC E523.81提供了集成的可配置錯誤控制功能。值得一提的是，在諸多應用領域中，該芯片還可以用于LED頭燈轉向或車載空調通風應用單元中。<
