150V快速高壓側受保護的N溝道 MOSFET驅動器提供100%占空比能力

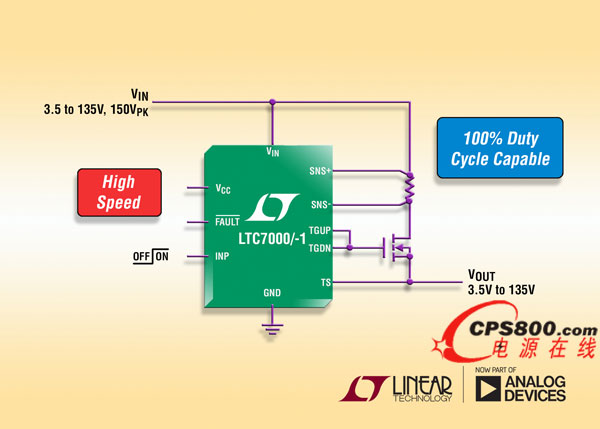

    亞德諾半導體(AnalogDevices,Inc.，簡稱ADI)旗下凌力爾特公司(LinearTechnologyCorporation)推出高速、高壓側N溝道MOSFET驅動器LTC7000/-1，該器件采用高達150V的電源電壓工作。其內部充電泵全面強化一個外部N溝道MOSFET開關，因而使之能無限期地保持導通。LTC7000/-1的強大1Ω柵極驅動器能夠以非常短的轉換時間驅動大柵極電容MOSFET，這非常適合高頻開關和靜態開關應用。

    LTC7000/-1可在3.5V至135V(150VPK)輸入電源范圍和一個3.5V至15V偏置電壓范圍內工作。它通過監視一個與外部MOSFET之漏極串聯的外部檢測電阻器兩端之電壓來檢測過流情況。當LTC7000/-1檢測到開關電流超過某個預設水平時，則確定一個故障標記，并關斷開關一段時間，而這段時間是由一個外部定時電容器設定。在經過一個預定的時間段之后，LTC7000/-1自動執行重試操作。

    LTC7000/-1專為接收一個參考于地的低電壓數字輸入信號和快速驅動一個漏極電壓會高出地電位達150V的高壓側N溝道功率MOSFET而設計。13ns的快速上升和下降時間(當驅動一個1000pF負載)最大限度降低了開關損耗。LTC7000是全功能器件并具有比LTC7000-1更多的特點，包括使能、過壓閉鎖、可調電流限制和電流監視。

    LTC7000采用MSOP-16封裝，而LTC7000-1則采用MSOP-16(12)封裝，后者去掉了4個引腳以提供高電壓間隔。該器件可提供三種工作結溫等級，擴展和工業版本為–40°C至125°C，高溫汽車版本為–40°C至150°C，而軍用等級則為–55°C至150°C。千片批購價為每片2.75美元。

高壓側N溝道MOSFET柵極驅動器

    性能概要：LTC7000/-1

    寬VIN工作電壓范圍：3.5V至135V(150V絕對最大值)
    100%占空比能力
    1Ω下拉、2Ω上拉以提供快速接通和斷開
    短路保護
    自動重啟定時器
    漏極開路故障標記
    集成的自舉二極管
    可調的接通轉換速率
    3.5V至15V偏置電源
    可調電流限制(LTC7000)
    電流監視器輸出(LTC7000)
    可調輸入欠壓和過壓閉鎖(LTC7000)
