58VIN、24W、負輸出µModule 穩壓器符合 EN55022 Class B 要求

    近日， 亞德諾半導體 (Analog Devices, Inc.，簡稱 ADI) 旗下凌力爾特公司 (Linear Technology Corporation) 推出非隔離式負輸出µModule® (微型模塊) 穩壓器 LTM4651，該器件可從正輸入電源電壓產生 –26.5V 至 –0.5V 輸出。LTM4651 在 3.6V 至 58V 輸入電壓范圍內運行，采用 15mm x 9mm x 5.01mm BGA 封裝，是一款緊湊型解決方案，從工業標準 5VIN、12VIN 或 24VIN 電源提供 –5VOUT、–12VOUT、–15VOUT 和 –24VOUT。LTM4651 設計為滿足面向信息技術設備的 EN55022 Class B EMC 標準要求。寬電壓范圍與低 EMI 運行相結合，使該器件非常適合在嚴酷環境中運行的應用，例如測試和測量、工業、工廠自動化、過程控制、醫療設備、成像和通信等。

    LTM4651 包括一個 DC/DC 負輸出穩壓器、電感器、MOSFET 和補償電路。LTM4651 設計為獨立負輸出穩壓器解決方案，無需任何外部電路。這與需要增加電平轉換電路的其他解決方案形成了鮮明對比。

    LTM4651 的輸出電流能力高達 4A 或 24W 輸出功率。如需更大的輸出功率，可讓多個 LTM4651 器件并聯運行。所支持的開關頻率范圍為 250kHz 至 3MHz，由單個電阻器設定。LTM4651 具過流和過熱保護。

    LTM4651 的工作溫度范圍為 –40°C 至 125°C。千片批量的起始價為每片 14.75 美元。

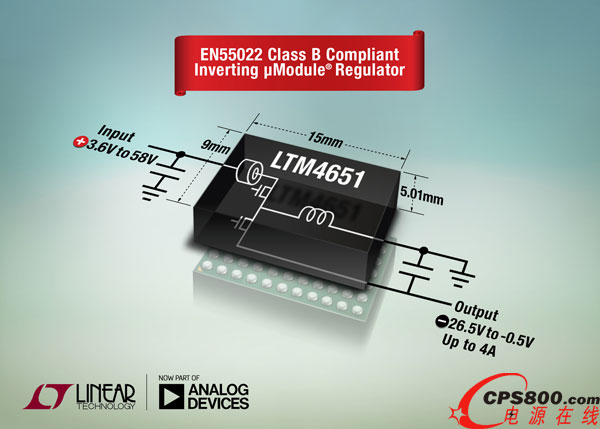

照片說明：負輸出µModule 穩壓器在 3.6V 至 58V 寬輸入電壓范圍內運行

    性能概要： LTM4651
    寬輸入電壓范圍：3.6V 至 58V
    高達 4A 輸出電流
    從 12VIN 至 –24VOUT 提供 24W 輸出，PLOSS = 5W，TA = 60°C，tRISE = 60°C，200LFM
    輸出電壓范圍：–26.5V ≤ VOUT– ≤ –0.5V
    安全工作區：VIN + |VOUT –| ≤ 58V
    隨電壓、負載和溫度 (–40°C 至 125°C) 變化，總 DC 輸出電壓誤差為 ±1.67%
    可利用多個 LTM4651 實現并聯和均流
    符合 EN55022 Class B 要求
    15mm × 9mm × 5.01mm BGA 封裝
