Powerbox的醫療電源為海拔高的醫療設施提供電力和安全

    Powerbox，歐洲最大的電源公司之一，40多年以來在給高要求的應用提供最佳的解決方案的領域里一直處于領導地位，現推出一款應用于醫療領域的電源，要求符合BF(身體浮動)類全絕緣、可以在5000米海拔為醫療保健設施設備上提供電源并可靠運行。符合最新的EMI共存標準IEC 60601-1-2: 2014 (第四版)，設計時充分考慮患者和操作員的安全問題，OBR04系列提供的輸出功率為650W。OBR04有12種從12V到58V的不同電壓，效率高達91%。該產品以“無干擾和無線電共存”為重點，在不需要任何附加組件的情況下，滿足了EN55011 B類的傳導和輻射。為確保病人和操作員的安全，OBR04輸入對輸出隔離4000 VAC (2xMOPP)，輸入對地1500 VAC (1xMOPP)和輸出對地1500 VAC ，許多傳統產品提供僅500 VDC隔離。為了保證在海拔5000米的高度運行，OBR04在設計上需要的漏電距離和額外的隔離屏障。

    目前許多國家，如中國或南美正在將醫療保健帶到山區，在這些國家，醫療中心和醫院在海拔3000米以上的地區是很常見的。醫療設備最高的安全水平必須達到5000米。電源的基礎海拔設計高度為2000米，但隨著海拔高度的增加，稀薄空氣的絕緣質量會降低，間隙距離必須從8毫米/2000米增加到11.84毫米/5000米，因此電源的設計應符合實際的要求，并在某些情況下符合當?shù)嘏鷾?zhǔn)，如CCC (中國強制性認證)。中國安全標準GB 4943.1-2011嚴格的間隙距離規則，自2012年12月1日以來初級到次級間隙增加了一個因子1.48以驗證電源是否能在海拔5000米的地方操作。

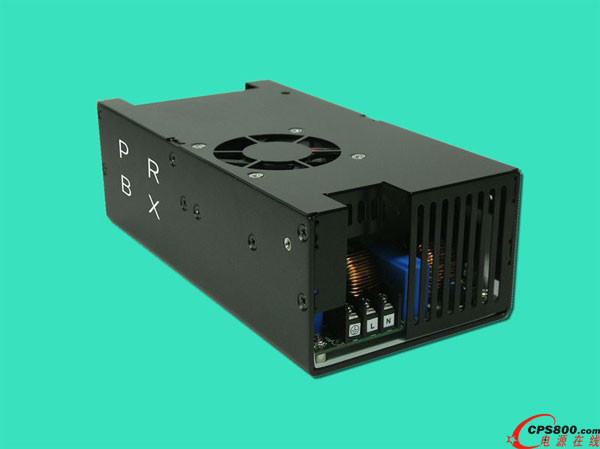

    專為高海拔的應用而設計的Powerbox的PRBX OBR04系列電源，隔離電壓輸入對輸出為4000 VAC (2MOPP)，輸入對地1500 VAC (1MOPP)，輸出對地1500 VAC，而大多數產品目前只有500 VAC。OBR04泄漏電流最大為300µA，接觸電流最大為100µA，在264 VAC 和63Hz條件下。

    Powerbox的OBR04 有12種標準的輸出電壓：12、15、18、24、28、30、32、34、36、48、57和 58 VDC，涵蓋了從12 VDC中間母線電壓通過負載點到58 VDC的大量應用，為最新一代功率放大器供電。根據不同輸出電壓，它的最大輸出功率可以從600 W和上升到650 W，峰值功率水平高達720 W。一個輔助的12 V輸出是為額外的風扇提供電源，以及備用的5 VDC/ 200mA。

    “為醫療和高海拔應用而設計的OBR04也適用于其他類型的應用，如安裝在山頂?shù)臒o(wú)線電發射機和天文臺站設備和有類似間隙距離要求的應用環境。” Powerbox的產品管理副總裁Martin Fredmark說，“此外，我們看到在要求更高隔離電壓的工業應用中需求越來越多，要求設備的設計與高海拔的應用一樣好，使他們最終的設備沒有任何海拔高度的考慮。”

    OBR04有過壓保護，防止過電壓超過標稱輸出電壓的115-140%，也有過電流保護。電源還包括熱關機和提供電源故障檢測信號的TTL接口。

    OBR04輸入電壓范圍從90 VAC到264 VAC，包括一個主動PFC，通常是0.98。電源的用途是廣泛的，為全球操作設計的，輸入頻率范圍為47到63Hz。輸入電流在115VAC 60Hz條件下是8.4 A (RMS)，230 VAC 50 Hz條件下是4.2 A (RMS)。該電源可在-10至+70℃的溫度范圍內安全運行，存儲在-40℃至+85℃。

    封裝在鋁制盒子內，OBR04的尺寸為165.8 x 101.6 x 62.5 mm (6.53 x 4.0 x 1.95 英寸)，可在“U”形機箱或帶有內置風扇的封閉盒中使用。根據每 MIL-HDBK-217F計算的MTBF，在滿載和25°C的情況下，OBR04的MTBF可以達到19萬小時。

    針對苛刻的應用和低EMI要求，OBR04系列符合EN55011，F(xiàn)CC和VCCI B類進行和發射的標準。它也符合安全標準TUV EN60601-1，UL ES 60601-1，CSA C22.2 No. 60601-1，符合RoHS。
