大聯大詮鼎集團推出基于Richtek RTQ7880的車規級充電應用解決方案

　　2019年8月6日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下詮鼎推出基于立锜科技（Richtek）RTQ7880的30W PD車規級充電應用解決方案。

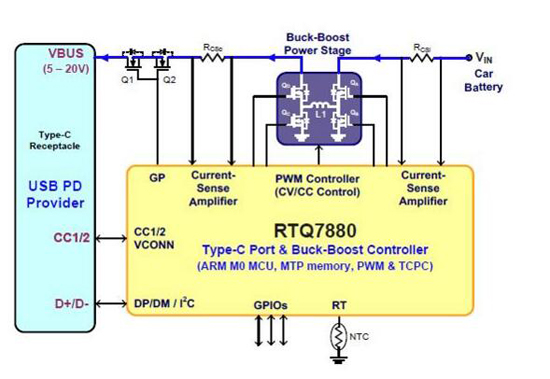

　　Richtek的RTQ7880是第一顆將USB Type-C接口控制器和PD協議支持與Buck-Boost控制器集成為一體的新一代車載充電器解決方案。采用該方案構成的系統具有輸出功率高、轉換效率高、功率密度高、柔性程度高等特性和優勢，能夠滿足用戶對現在和未來車用充電器的一切想象。

　　由大聯大詮鼎代理的RTQ7880使用的高效全橋Buck-Boost控制器能夠在Buck與Boost模式之間實現平滑轉換，工作頻率可以根據效率優化的需要進行靈活的調節。當環境溫度達到或超過一定的限制或車輛的電池電壓不足時，RTQ7880會自動降低輸出功率，避免出現系統崩潰的問題。RTQ7880的溫度等級在-40~+125度，ESD 2KV，滿足車規要求。

　　圖示1-大聯大詮鼎推出基于Richtek RTQ7880的車規級充電應用解決方案的展示板圖

　　核心技術優勢

　　Ÿ該車用充電裝置可提供最大30W的輸出功率；

　　Ÿ支持QC2.0、PD2.0（Can be Compliant with PD3.0）、BC1.2及Type-C規范；

　　Ÿ過電壓/電流保護和IC溫度過熱保護；

　　Ÿ符合CQC和TS16949認證要求。

　　圖示2-大聯大詮鼎推出基于Richtek RTQ7880的車規級充電應用解決方案的展示板圖

　　方案規格

　　【Input】

　　ŸNormal input voltage（VIN）range：9V~28V；Typical voltage：12V/24V

　　ŸTransient input voltage range：9V~35V

　　ŸInput UVP threshold：8.5V/8V

　　ŸInput OVP threshold：37V/36V

　　【Output】

　　ŸOutput voltages and currents：

　　#1：5V/3A；#2：9V/3A；#3：12V/2.5A；#4：15V/2A；#5：20V/1.5A

　　ŸOutput UVP threshold：60%of CV level setting

　　ŸOutput OVP threshold：120%of CV level setting

　　ŸPWM switching frequency：200kHz

　　ŸCable voltage drop compensation（300mV max.at IOUT=3A）

　　ŸBuilt-in bleeders to discharge converter output and USB VBUS

　　ŸDriving n-channel output blocking MOSFETs

　　ŸAll protections are Auto-recovery

　　ŸFirmware update via Slave I2C interface

　　ŸLED indicator：

　　-Off=No cable attachment

　　-On=PD operation

　　ŸSupport for USB PD2.0 Protocol

　　ŸExternal OTP and Temperature Detection（optional）
