大聯大友尚集團推出基于ST產品的高壓輸入300W LED數字電源方案

　　2021年10月18日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于意法半導體（ST）STEVAL-LLL009V1開發板的高壓輸入300W LED數字電源解決方案。

　　

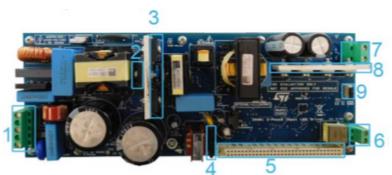

　　圖示1-大聯大友尚基于ST產品推出的LED數字電源方案的展示板圖

　　當前全球能源短缺的憂慮正在不斷擴大，節約減排問題是我們未來要面臨的重要挑戰。在照明領域，LED作為一種新型的綠色光源產品正吸引著世人的目光。而隨著LED照明產業的不斷發展，LED電源市場也迎來了快速發展時期。大聯大友尚基于ST STEVAL-LLL009V1開發板推出的LED數字電源方案，具備高效率和可靠性，幫助開發者在眾多同類競品中脫穎而出。

　　

　　圖示2-大聯大友尚基于ST產品推出的LED數字電源方案的場景應用圖

　　STEVAL-LLL009V1數字300W電源方案由功率因數校正（PFC）和半橋LCC諧振轉換器功率級組成。在此方案中，STM32F334R8微控制器實現了直流轉直流和輸出同步整流數字控制，而PFC則由L6562AT控制器在過渡模式下驅動。該系統支持恒定電壓（CV）和恒定電流（CC）操作。為了提高效率，本方案將MDmesh K5和MDmesh DK5電源MOSFET分別用于PFC和LCC半橋，同時采用STripFET F7電源MOSFET來減少二次側同步整流階段的傳導損失。

　　

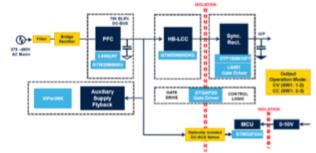

　　圖示3-大聯大友尚基于ST產品推出的LED數字電源方案的方塊圖

　　不僅如此，本方案的一次側和二次側均由基于VIPER267KDTR高壓轉換器的離線反激式電路供電，用于超寬輸入，它可為控制板、柵極驅動器IC和信號調理電路提供調節電壓。在性能測試中，該方案在寬輸入電壓和負載條件下，實現了低總諧波失真（THD）和高效率，功率因數趨近于1。

　　核心技術優勢：

　　極高的輸入電壓范圍：270V–480VAC；

　　總諧波失真THD于滿載（270V–480VAC）少于10%；

　　最大負載下的峰值效率大于93.5%。

　　方案規格：

　　基于過渡模式boost PFC、半橋LCC和同步整流（全橋）的系統架構；

　　270V-480VAC交流輸入電壓范圍；

　　輸出可在定電流（CC）或定電壓（CV）模式下設定：

　　300W最大輸出功率額定值；

　　CV定電壓模式：48.5V±1%；

　　CC定電流模式：6.25A±2.5%當電壓降從36V至48V。

　　峰值效率>93.5%；

　　功率因數>0.9，當負載>輸入電壓范圍最大負載的33%；

　　總諧波失真THD小于20%，當負載>輸入電壓范圍最大負載的25%；

　　定電流模式設定中的調暗控制：

　　0–10V控制；

　　1%分辨率；

　　類比調光。

　　軟啟動Soft start；

　　保護：輸入和輸出欠壓和過壓保護、輸出無負載電路保護、輸出短路/超載電路保護；

　　由STM32F334R8進行數位控制；

　　符合RoHS；

　　符合WEEE（2012/19/UE RAEE II）。
